三、LCD与LVGL

1. LCD硬件设计

为了满足后续的一些屏幕交互、摄像头以及图像识别相关应用，我们需要准备一块屏幕，由于开发板屏幕接口时NXP的FlexIO，普通屏幕的接口并不能直接连接开发板，有钞能力的伙伴可以直接官网购买，我采用了下面自行设计的LCD部分，首先查看官方屏幕信息：

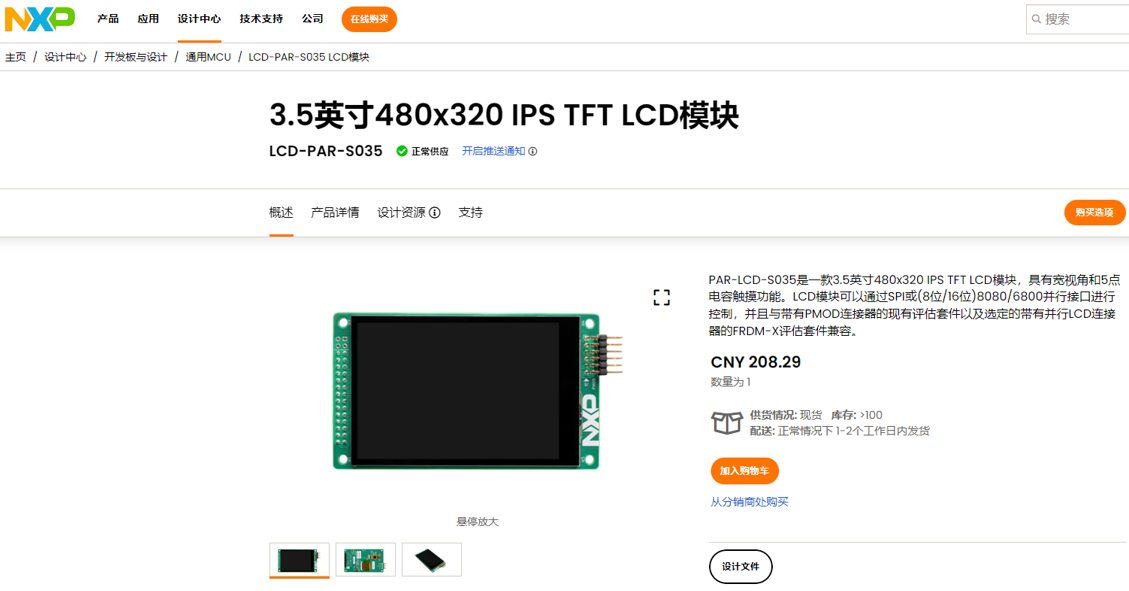

NXP官方屏幕：https://www.nxp.com.cn/design/design-center/development-boards-and-designs/general-purpose-mcus/3-5-480x320-ips-tft-lcd-module:LCD-PAR-S035

官网提供了屏幕的资料，首先查看原理图，我们关注两个部分，一个是接口部分一个是屏幕部分：

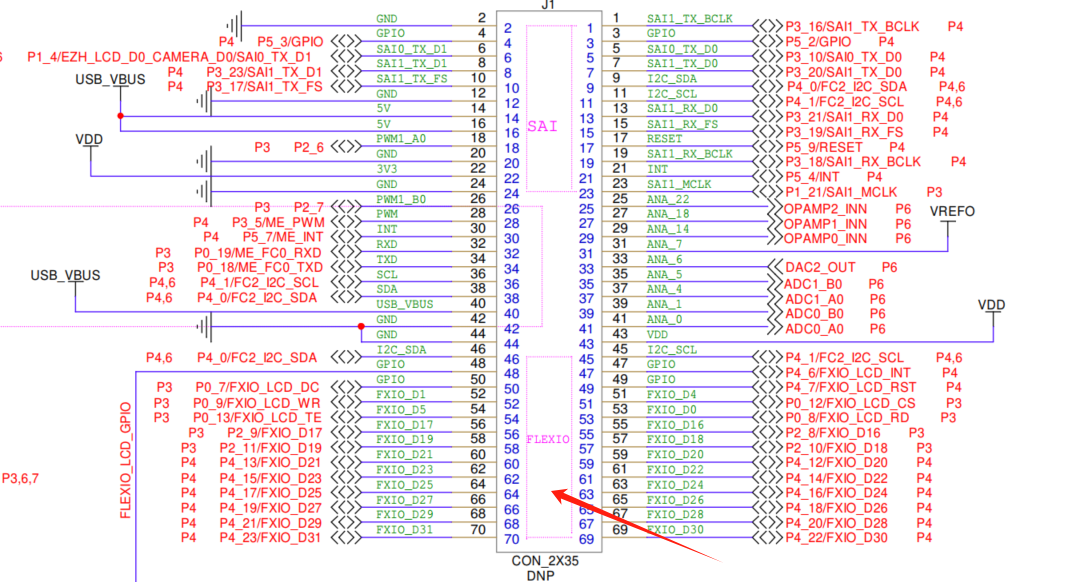

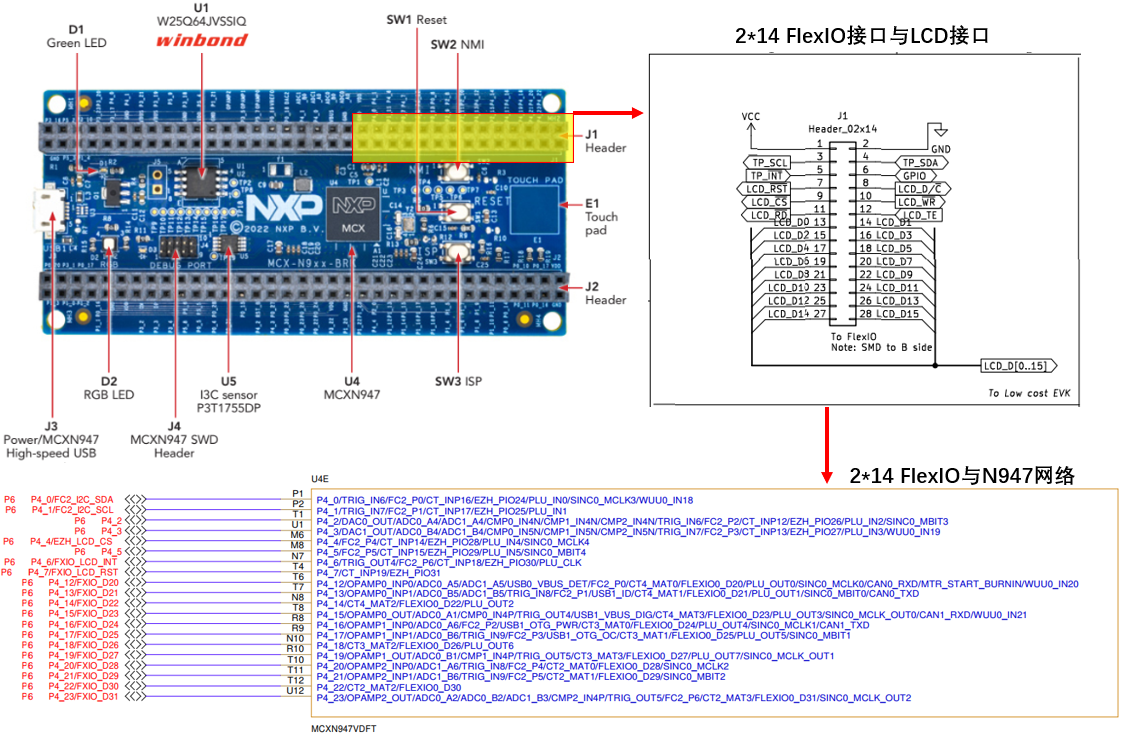

开发板FlexIO接口位置如下：

以及双排母的接口：

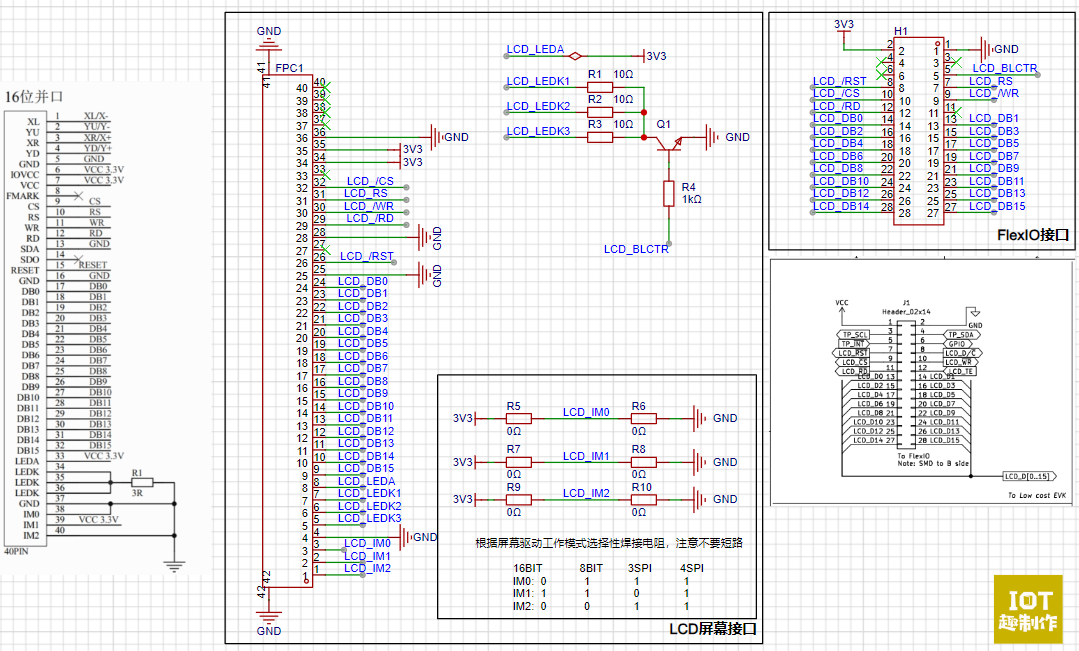

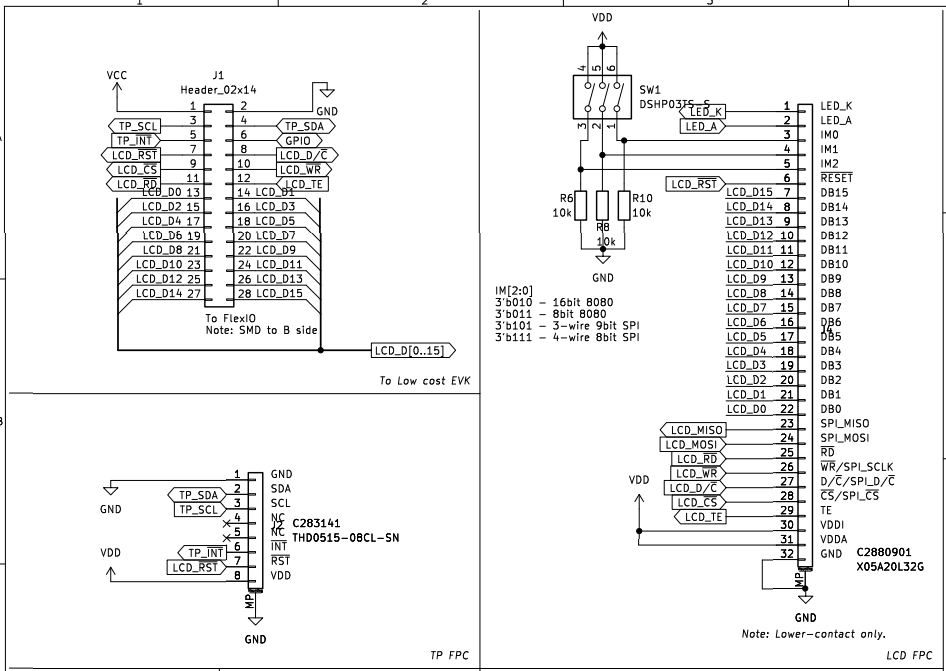

接下来就是设计自己的屏幕转接为FlexIO的接口形式，建议采用ST7796驱动的（与官方一致），其他屏幕型号需要自己移植或调整，以下是我设计的屏幕转接板的原理图：

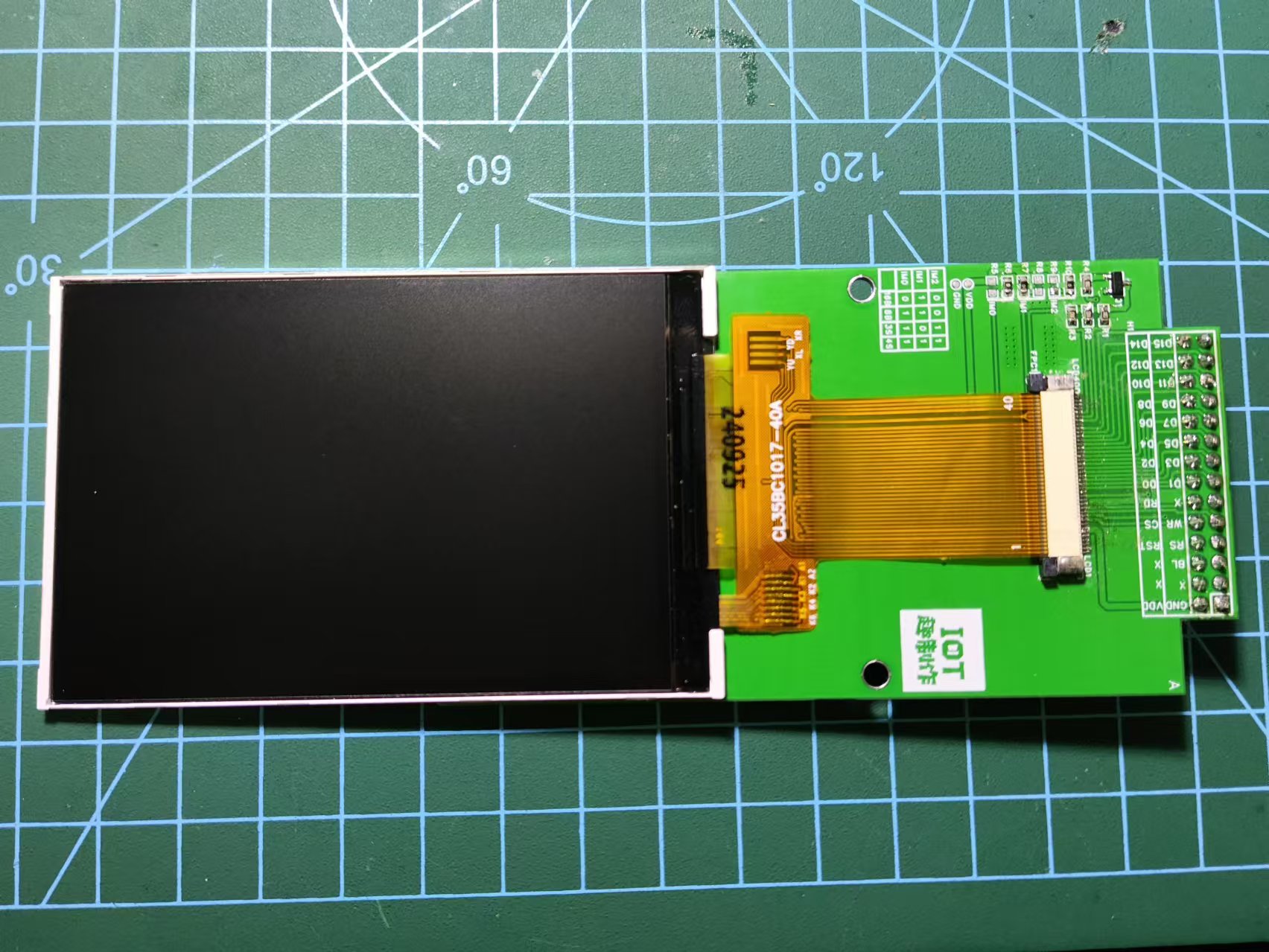

为了方便布线和快速验证，端子座没有放置在背面，我这块屏幕为ST7796驱动的320 * 480 尺寸的屏幕，二十几块钱，焊接后的实物如下：

然后插入开发板的FlexIO接口：

2. LVGL Demo

官方提供了几个基于FlexIO+ST7796屏幕驱动的LVGL例程，例如如下路径的工程文件：

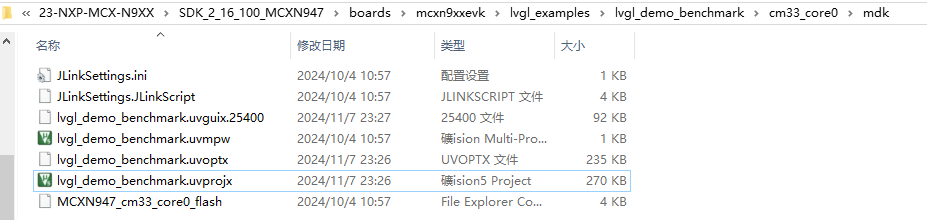

.\SDK_2_16_100_MCXN947\boards\mcxn9xxevk\lvgl_examples\lvgl_demo_benchmark\cm33_core0\mdk

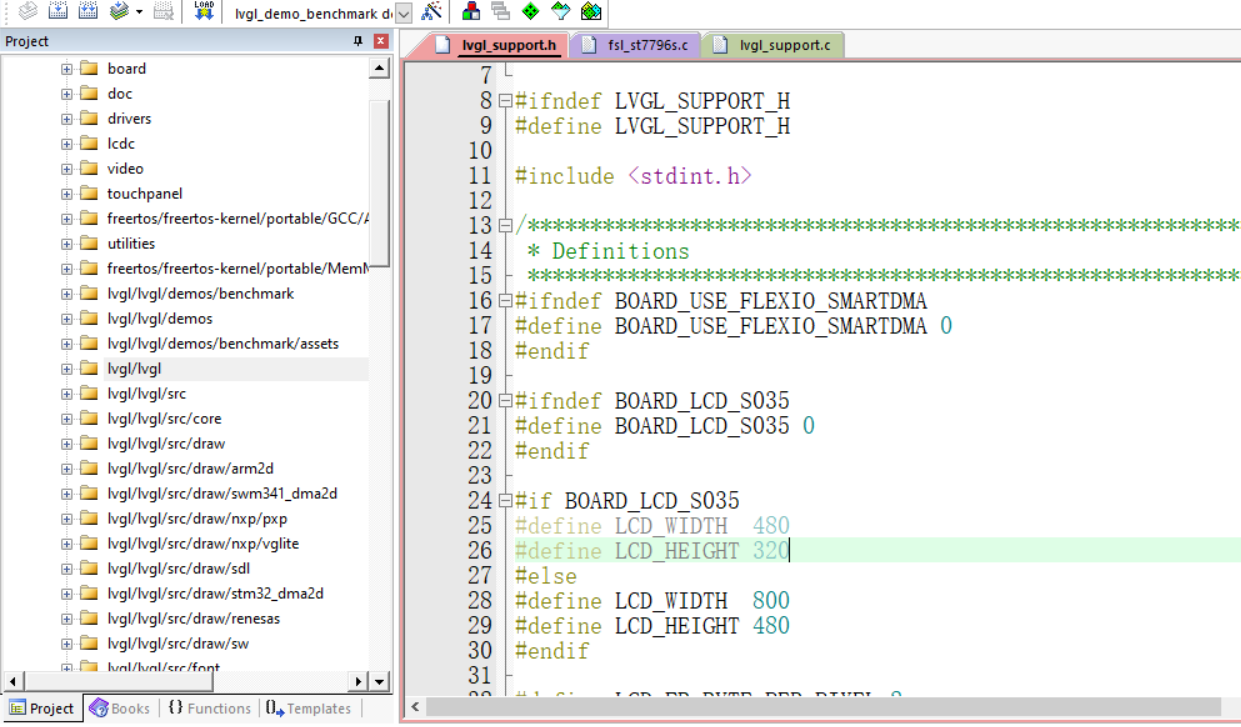

直接烧录后发现在我这个屏幕中白屏无画面，接下来我们调整下代码，首先打开”lvgl_support.h“文件，可以看到当前屏幕尺寸定义的为800 * 480的大屏：

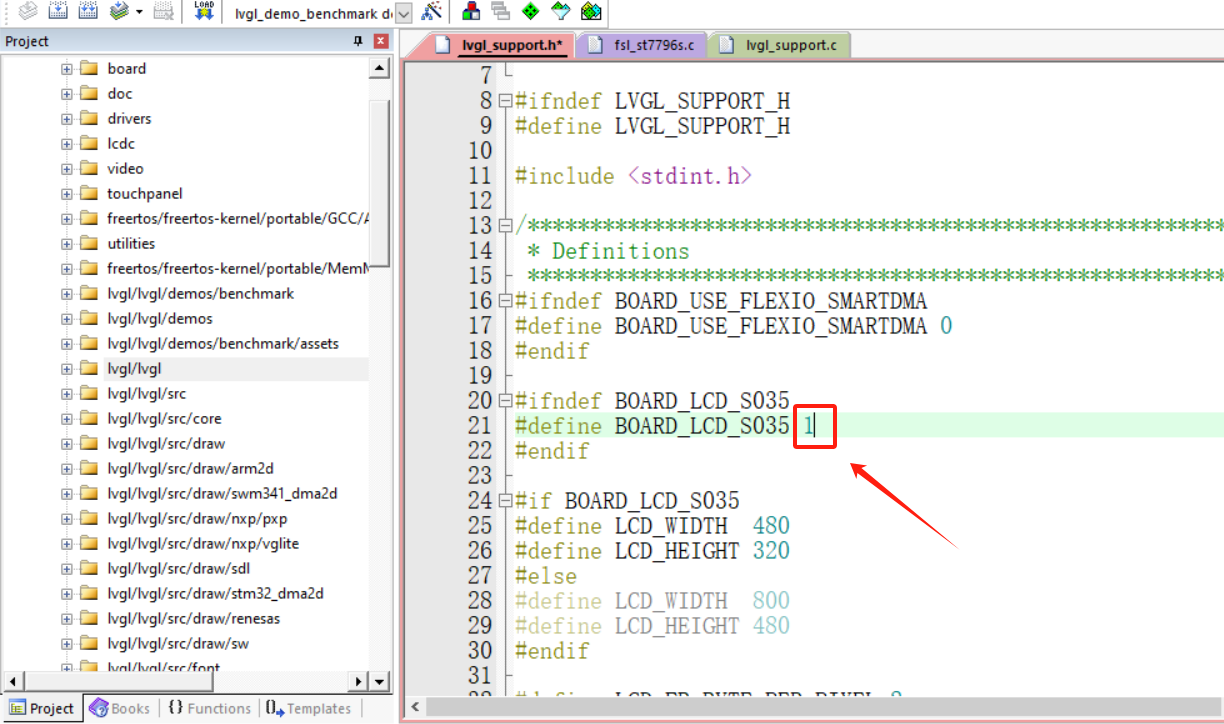

由于我这边采用的是320 * 480，最直接的方法是修改下面宏定义，使能BOARD_LCD_S035：

再次编译烧录可见下面画面，但是有点问题：

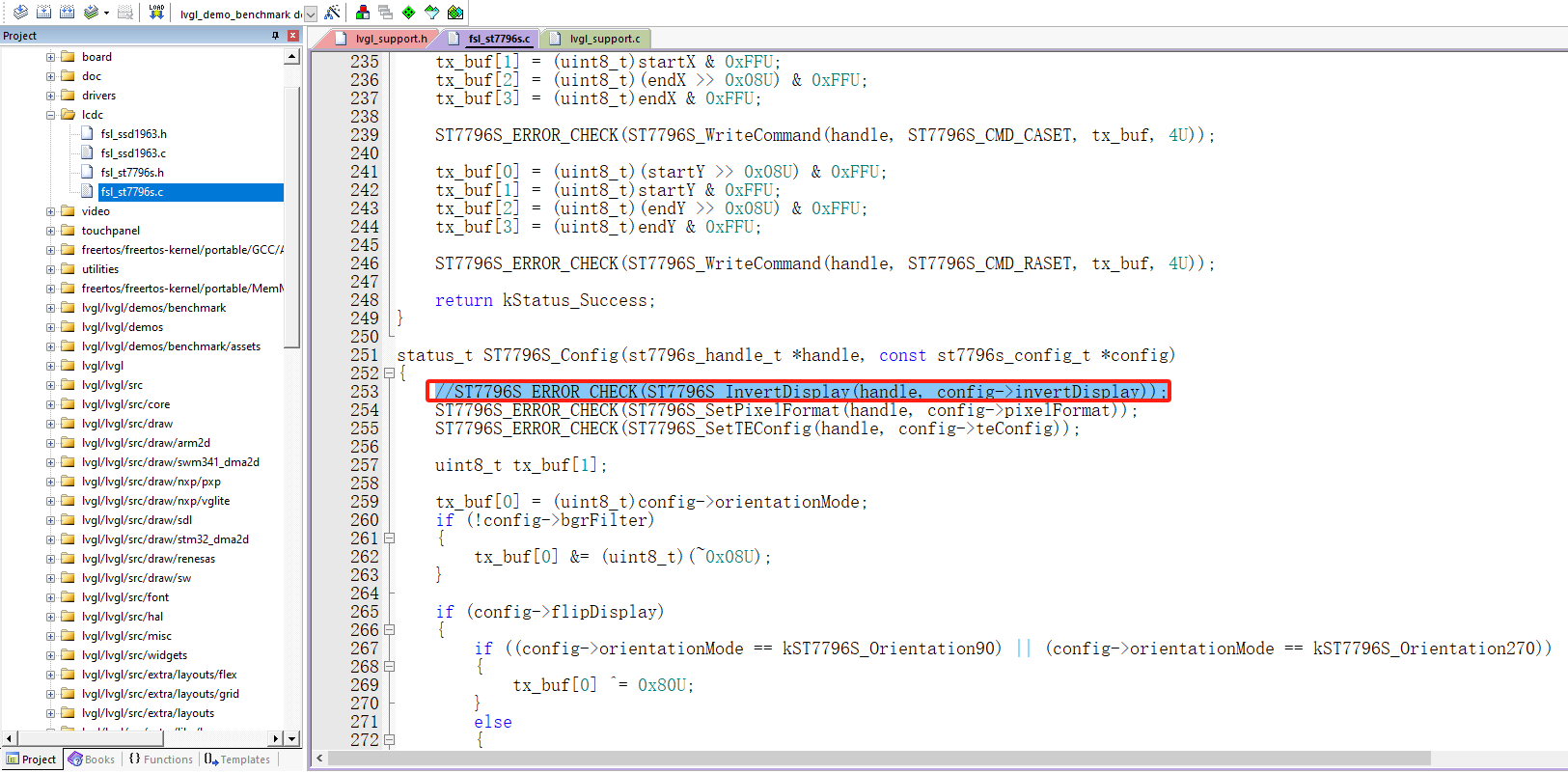

第一感觉是上面的LVGL画面与记忆中的LVGL Benchmark 例程颜色并不一致，似乎黑白颠倒了，翻了翻屏幕初始化代码，果然，程序默认开启了颜色反转，我们把"./lcdc/fsl_st7796s.c"文件中ST7796S_Config函数内的反转代码注释掉：

然后再次编译烧录，可以发现画面已经正常显示：

最后附一张过程动态效果图：
