1、简介

例程以STM32F103C8T6控制0.96寸OLED模块为例，该OLED模块采用SSD1306为主芯片，像素为 128*64，通讯方式为IIC，IIC 地址默认为 0x78，操作简单，该模块有一个稳压芯片，支持3.3V~5V电压供电，上电自动复位，自发光自由视角，低功耗等优势，显示效果如下图：

2.下载资源文件

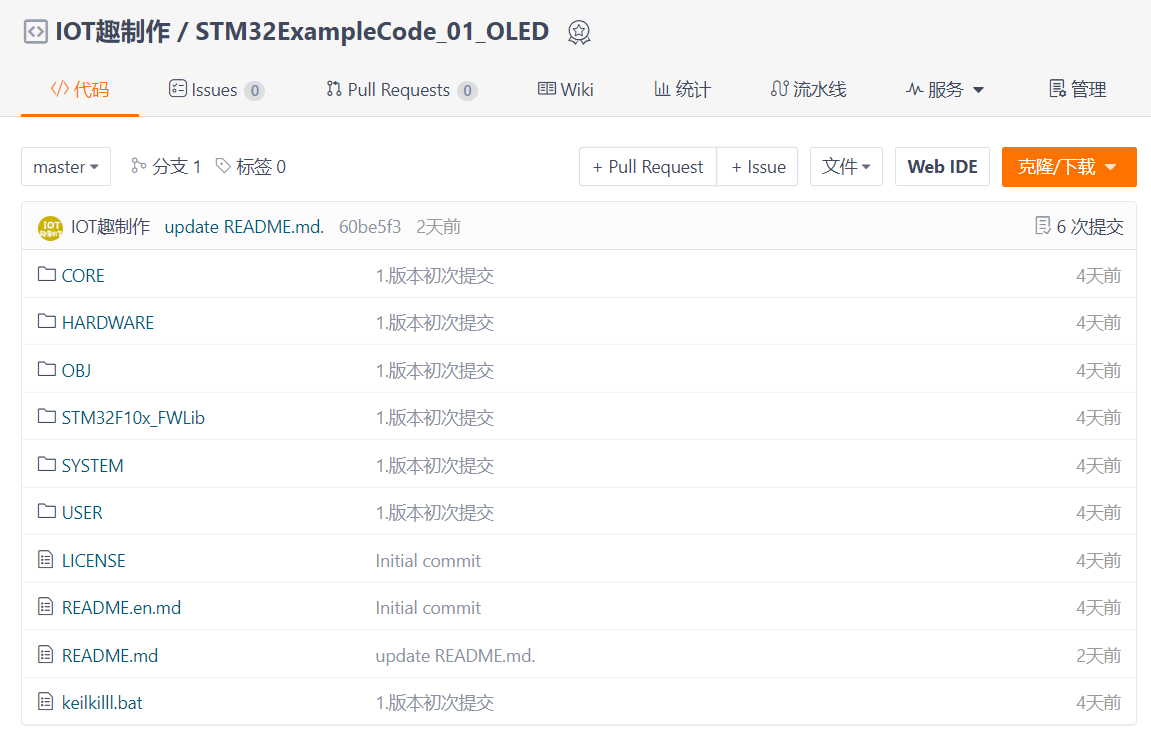

完整例程下载：Gitee下载:STM32ExampleCode_01_OLED

3. IIC驱动文件

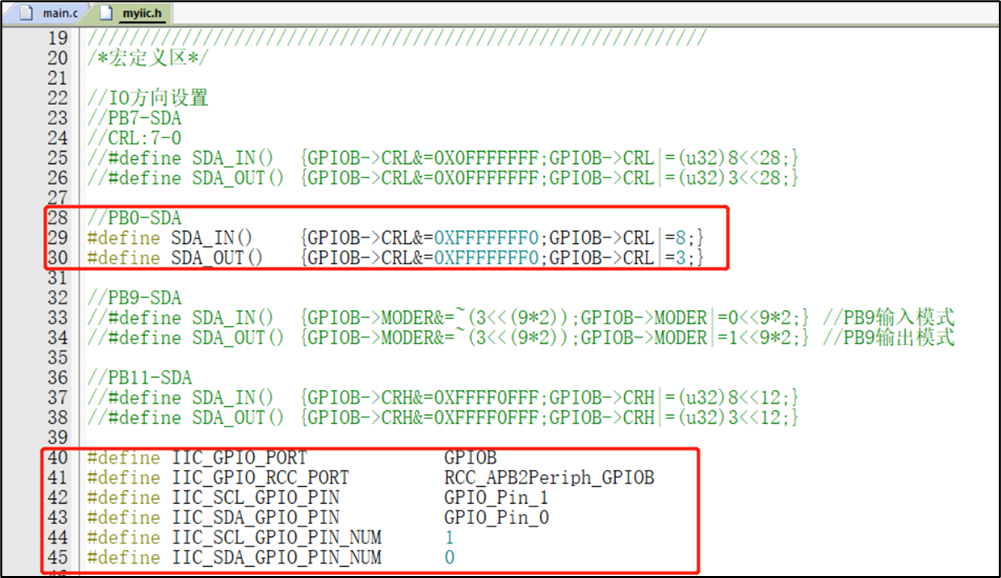

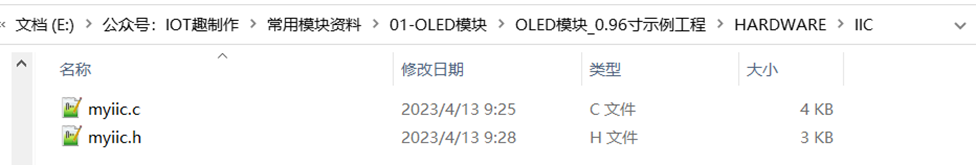

下载后打开参考目录\HARDWARE\IIC下的myiic.h文件，根据需要修改自己的引脚，由于这里使用的是CRL和CRH寄存器来配置的输入输出方向，所以我们在修改时需要注意寄存器的正确使用,示例中IIC的SDA引脚为PB0,SCL引脚为PB1。

4.OLED驱动

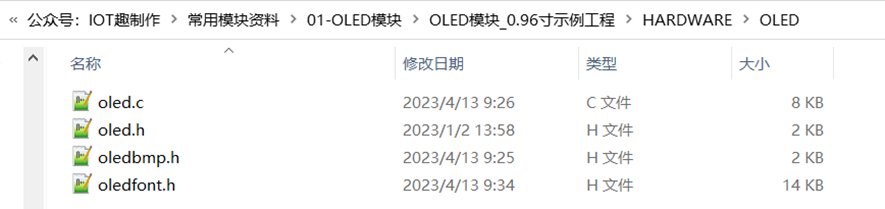

大家可以参考目录\HARDWARE\OLED下的oled.c和oled.h文件，驱动文件不建议大家修改，使用时直接拷贝到自己的驱动目录里。

在目录中还有oledbmp.h和oledfont.h文件，这两个文件是我们用来添加自己的显示信息的文件，oledbmp.h我们常用来存放位图的取模数组，oledfont.h中我们存放自己的字体取模数组，其中也包括汉字的位图的数组。

5.图片取模

在上面的介绍中我们可以看到OLED模块本身是不带字库的，需要用单片机进行保存，OLED驱动文件带英文字母、数字和符号的字模数组，汉字是需要什么字就添加什么字的字模，我们使用PCtoLCD2002软件进行生成。

1). 下载软件

pctolcd2002下载(源于网络)

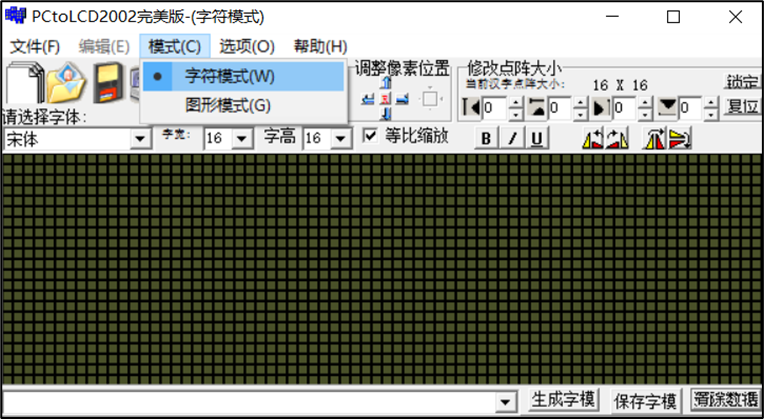

2). 切换字符模式

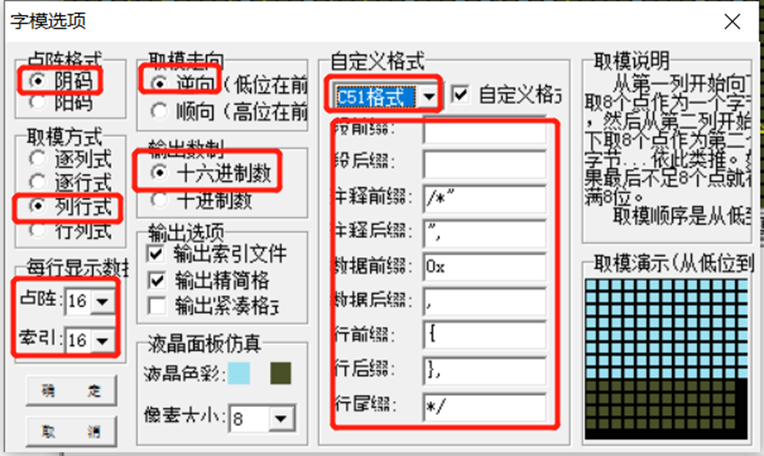

3). 字模选项（格式设置）

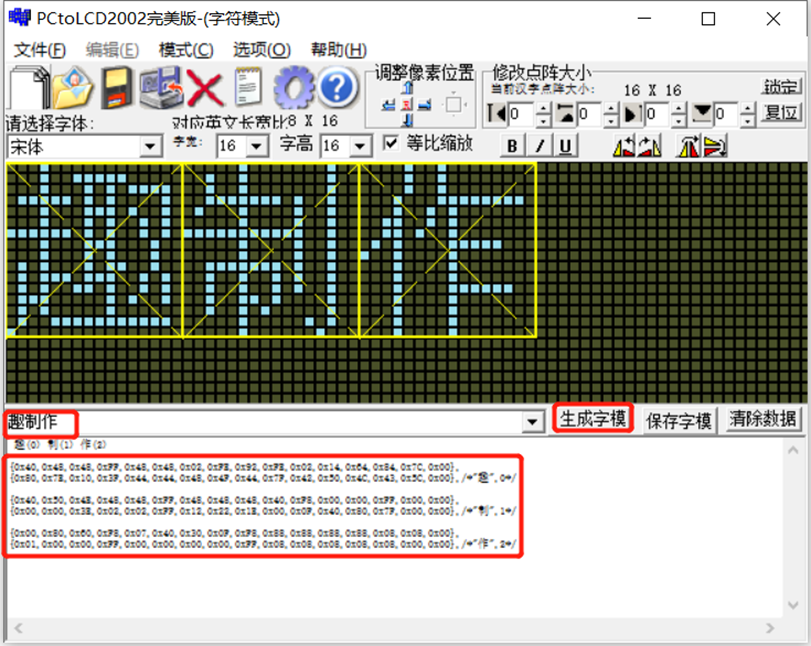

4) 生成汉字字模

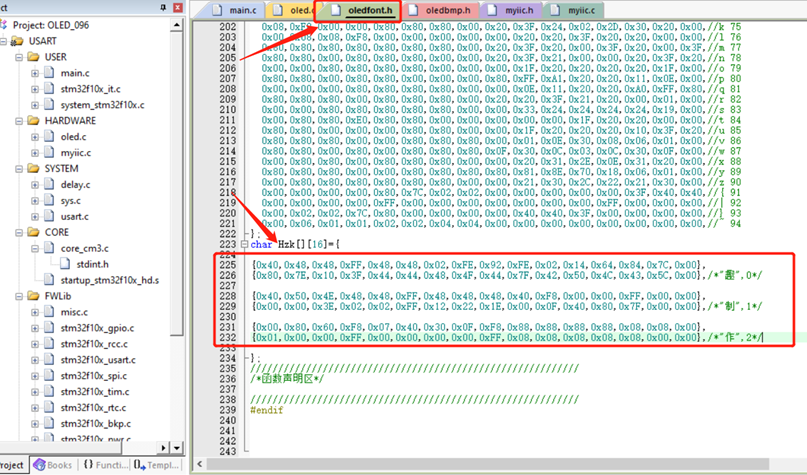

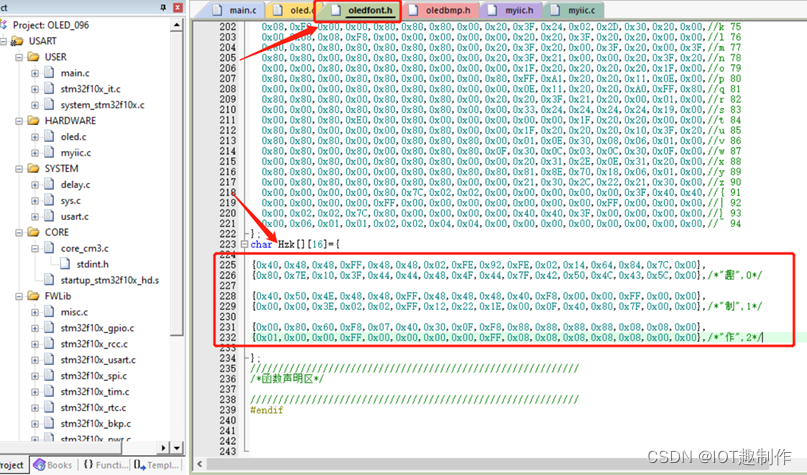

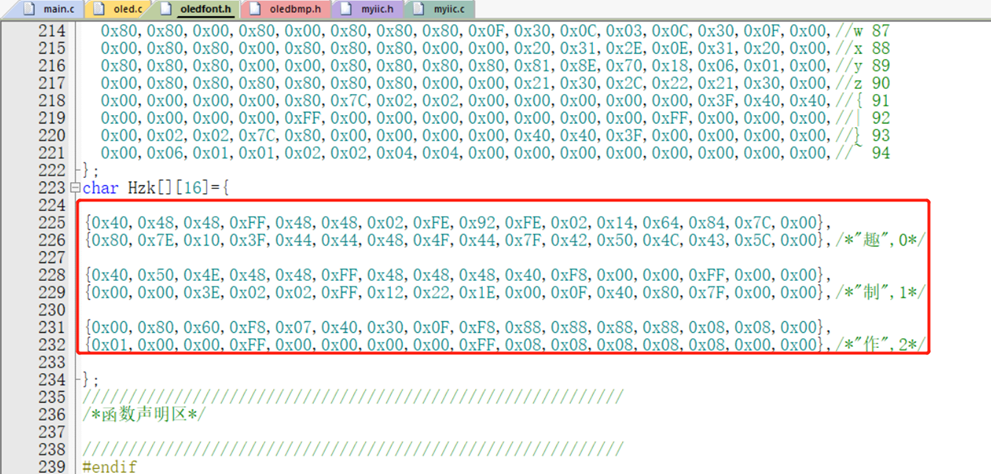

将上面生产的数组粘贴到oledfont.h文件中

5) 生成位图

a) 选择位图

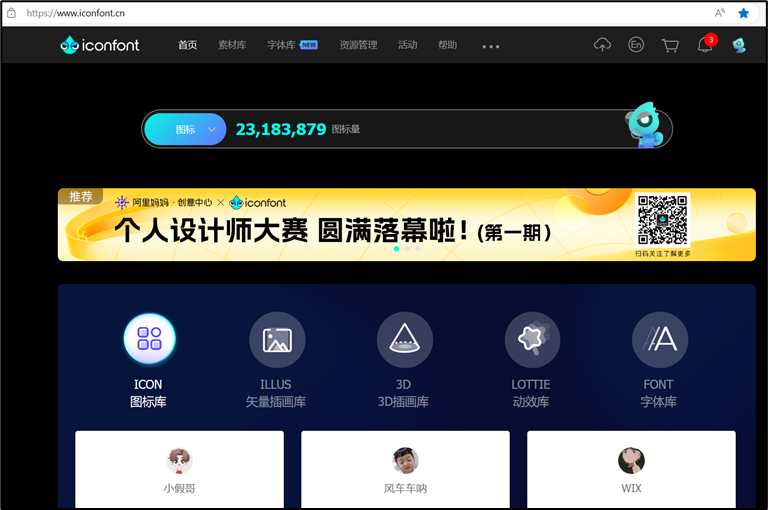

这里推荐大家一个矢量图网站：阿里矢量图标库，在这里我们可以找到很多适合我们单片机屏幕显示使用的图标,而且是很多是免费商用的。

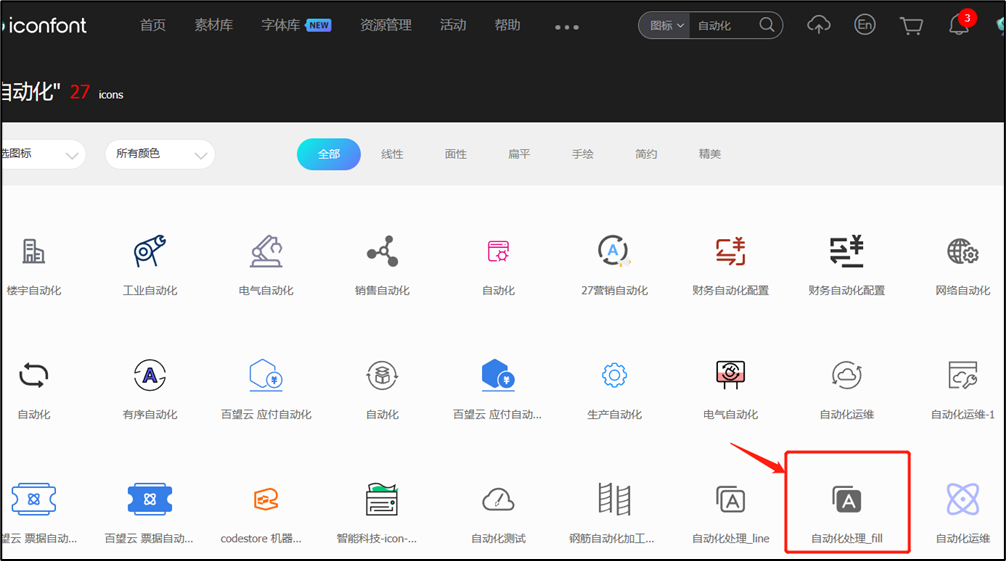

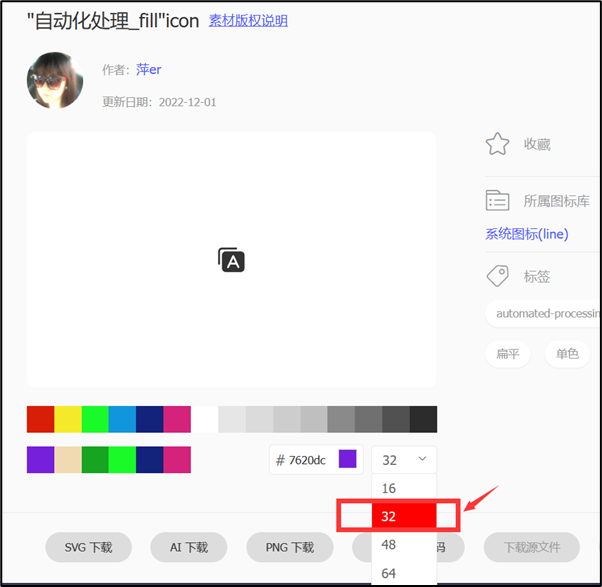

进入阿里矢量图标库，搜索自己想要的图标，例如“自动化”，然后选择合适的大小，点击PNG下载：

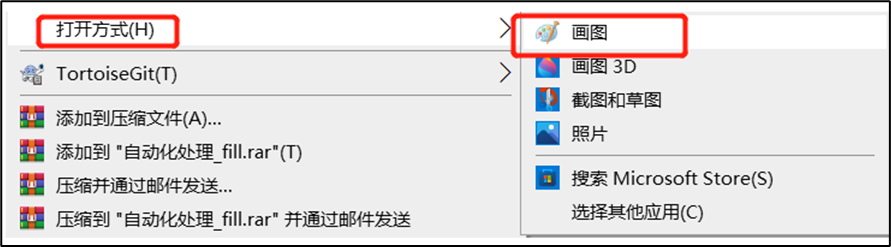

b) 将下载的文件用“画图”打开，并另存为BMP文件

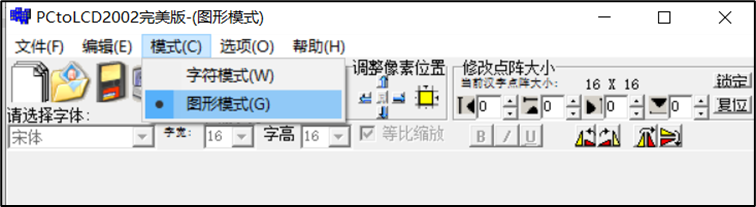

c) 切换图形模式

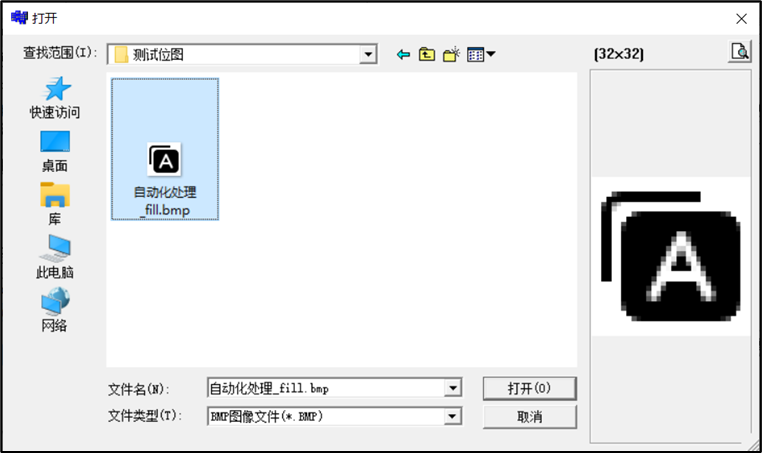

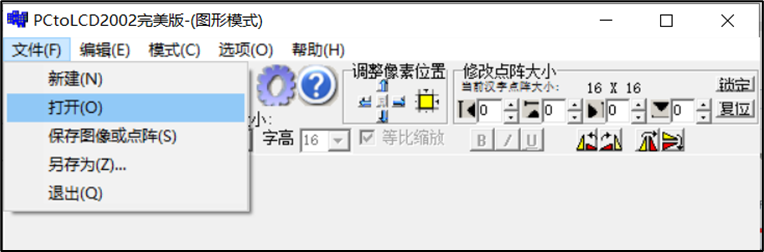

d) 在软件中选择打开刚才保存的bmp文件

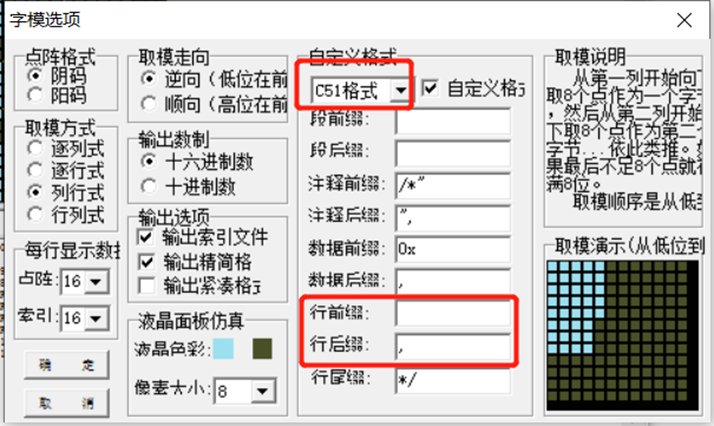

d) 修改格式设置

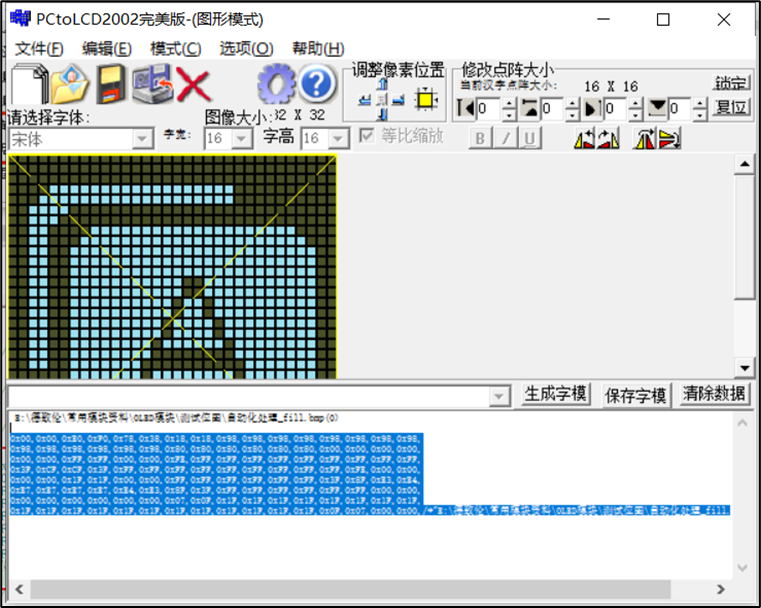

e) 点击生成

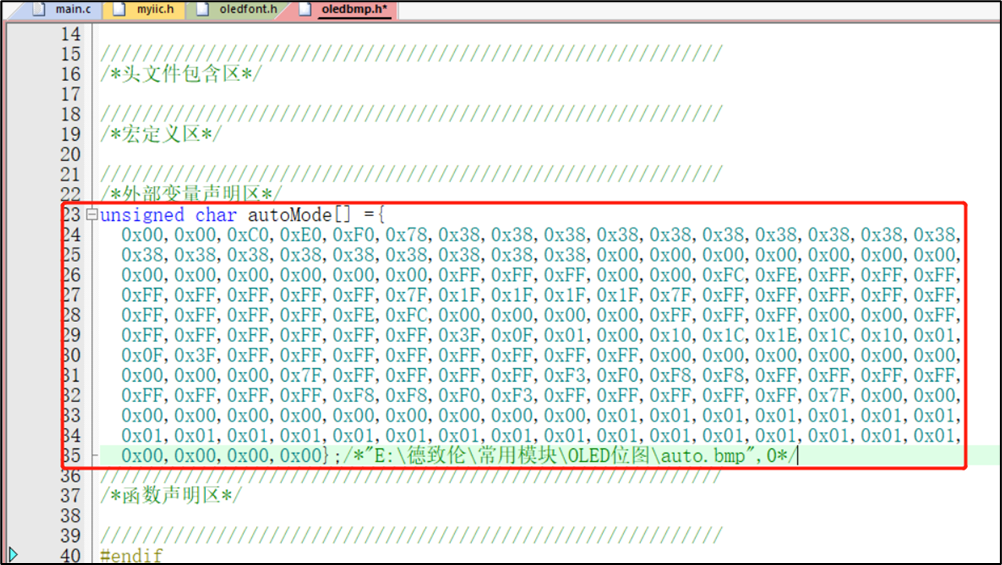

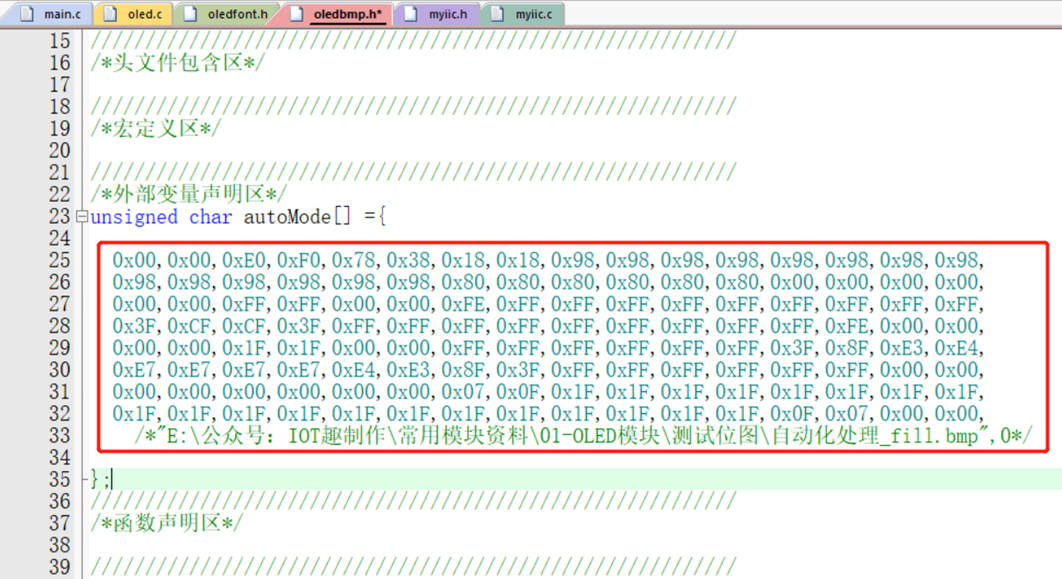

f) 将生成的数组放在oledbmp.h文件中

6) OLED显示测试

/*****************************************************************************************
* 函 数 名: OLED_Show_test()
* 功能说明: OLED显示测试
* 形 参：无
* 返 回 值: 无
*****************************************************************************************/
void OLED_Show_test(void)
{
    OLED_ShowString(0,0,(unsigned char *)"hello,IOT",16); //显示英文：hello,IOT
    //显示中文：趣制作
    OLED_ShowCHinese(73,0,0);//趣
    OLED_ShowCHinese(93,0,1);//制
    OLED_ShowCHinese(113,0,2);//作
    OLED_DrawBMP(0,2,0+32,6,autoMode); //显示位图：autoMode.bmp
    OLED_ShowNum(40,3,1234,4,12);     //显示数字1234
}

5 . 编译烧录运行

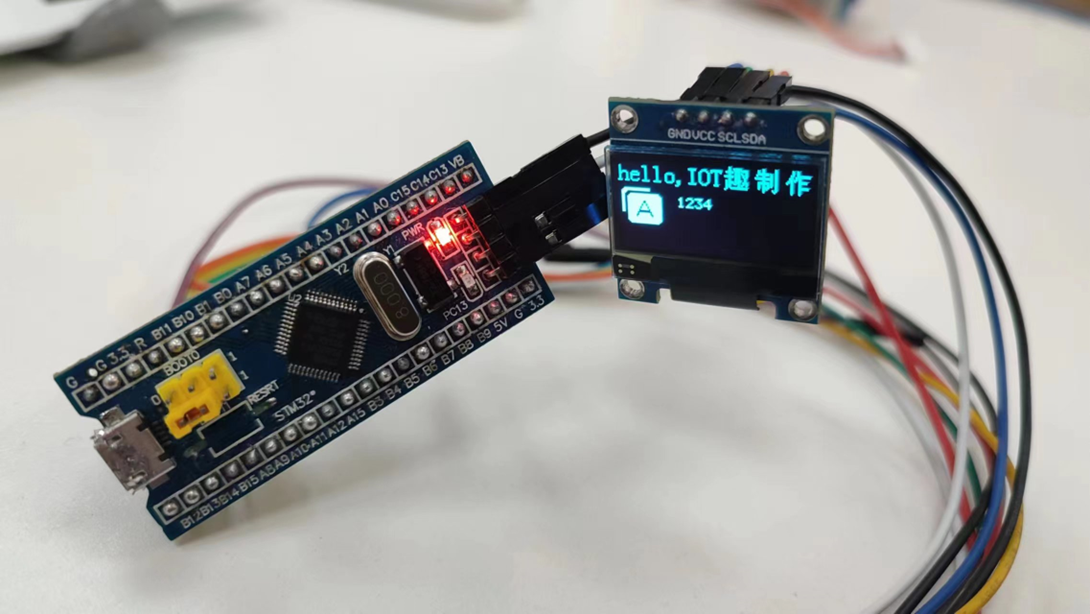

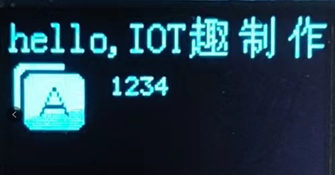

运行效果：
