1. 简介

AT24C02是一个带写保护的2K位串行CMOS EEPROM，内部分成32页，每页8Byte，即共256个8位字节供用户读写，操作时有两种寻址方式：芯片寻址和片内子地址寻址。我们常用的是芯片寻址：AT24C02的芯片地址为1010，其地址控制字格式为[1010][A2A1A0][R/W]。其中A2，A1，A0可编程地址选择位。A2，A1，A0引脚接高、低电平后得到确定的三位编码，与1010形成7位编码，即为该器件的地址码。R/W为芯片读写控制位，该位为0，表示芯片进行写操作，一般情况下我们使用一片24C02时，将A2、A1、A0的引脚都接到GND，此时通信地址为0xa0。

2. 下载例程

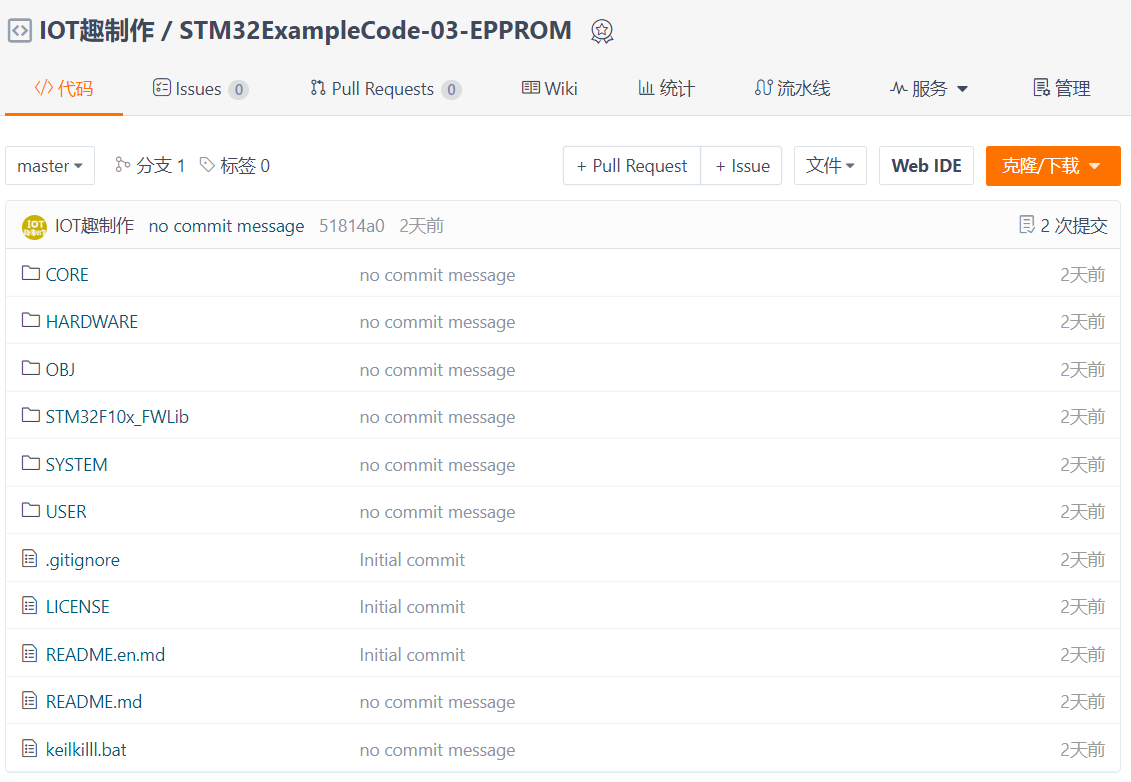

Gitee下载:STM32ExampleCode_02_LCD

3. IIC驱动

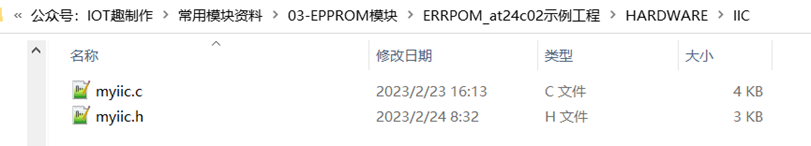

在目录“\HARDWARE\IIC"下的myiic.h文件，根据需要修改自己的引脚，由于这里使用的是CRL和CRH寄存器来配置的输入输出方向，所以我们在修改时需要注意寄存器的正确使用，示例中IIC的SDA引脚为PB0，SCL引脚为PB1，在本STM32系列例程中涉及的所有IIC的相关模块，使用的都是这个IIC文件。

3. AT24C02驱动

1）查看数据手册

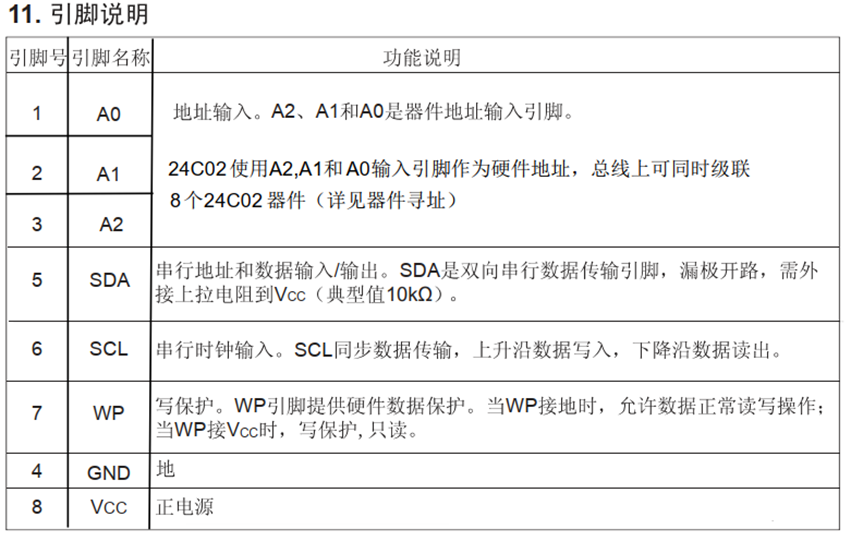

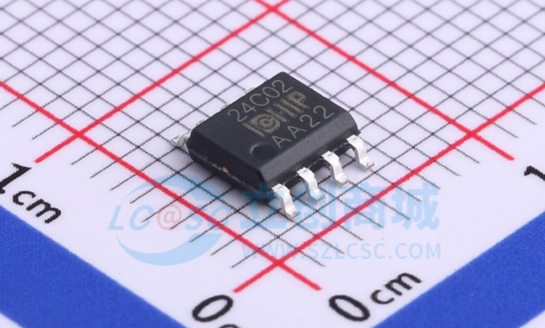

数据手册：立创商城-AT24C02

2) 原理图

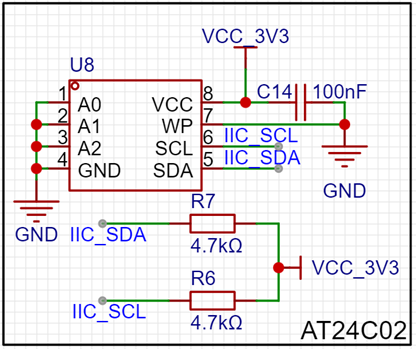

AT24C02的应用电路很简单，如下图，需要注意的是，如果我们使用的不是24C02的芯片而不是现成的模块时，需要在STM32的IIC引脚添加上拉电阻以保证IIC的正常通信。

3) 读写操作

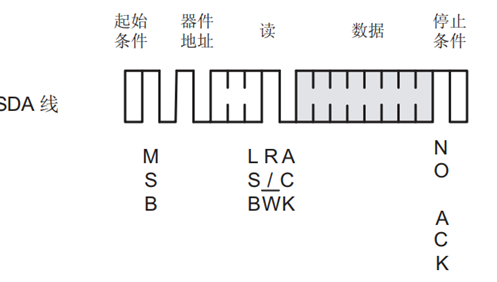

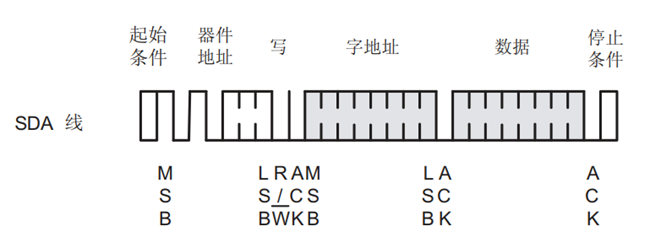

读写操作的IIC时序如下，涉及的随机读写、页读写以及始信号和停止信号等的时序图可以参考手册相关介绍

4) 驱动代码

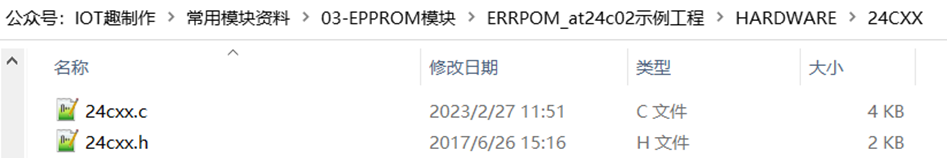

完整驱动代码可以参考目录“.\HARDWARE\24CXX ”文件夹下的文件

5) 核心代码

a. 向at24c02某地址写某数据

AT24CXX_WriteOneByte(ADDRESS,DATA);

b. 读取at24c02某地址的数据

DATA=AT24CXX_ReadOneByte(ADDRESS);

c. 主函数调用示例

/*
*********************************************************************************************************
* 函 数 名: main
* 功能说明: 主函数
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
int main(void)
{
  delay_init();            //delay初始化
  uart_init(115200);      //串口初始化
  AT24CXX_Init();          //AT24CXX初始化
  //在地址0x00上写入数据0x66
  printf("24c02 addr [0x00] write data is: 0x%x\r\n",0x66);
  AT24CXX_WriteOneByte(0x00,0x66);
  delay_ms(50);
  //读出0x00地址上的数据
  read_Data=AT24CXX_ReadOneByte(0x00);
  printf("24c02 addr [0x00] read data is: 0x%x\r\n",read_Data);
  while(1)
  {
    delay_ms(200);
  }
}

4. 示例工程

1) 打开工程

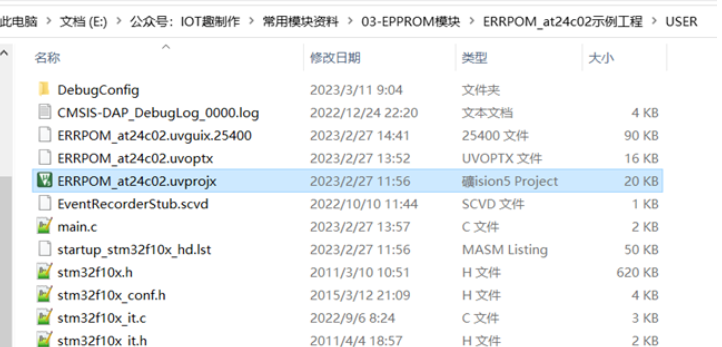

打开目录下的文件夹的keil工程

2) 编译烧录运行

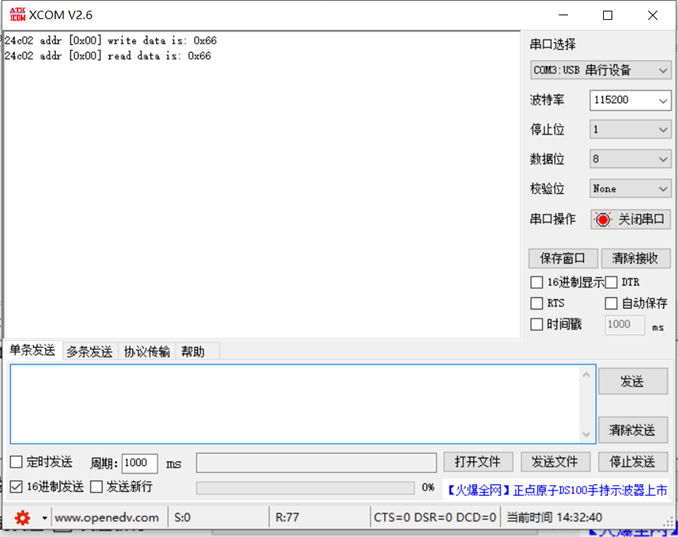

STM32向AT24C02的0X00地址中写入一个数据，如0x66，然后再读取地址0x00中读取数据，具体结果如下图所示：
