1. 简介

WS2812B是一款全彩LED控制IC，单总线控制, 灯带上的每一位灯珠都可用编程控制全彩显示，通过单片机，我们可以实现任意数量任意颜色任意组合效果的炫彩灯光显示效果。

2. 通信格式

1) 单线归零码

数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求。

根据手册介绍，数据发送的顺序是GRB，高位先发。每8bit代表了WS2812B灯珠对此种颜色光发光的强度，故耀眼的绿、红、蓝纯色光对应十六进制的编码分别为：0xff0000(绿)、0x00ff00(红)、0x0000ff(蓝)。
2)数据编码

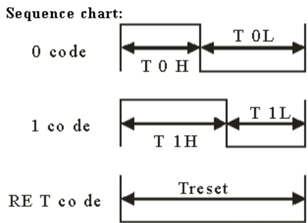

编码时序图：

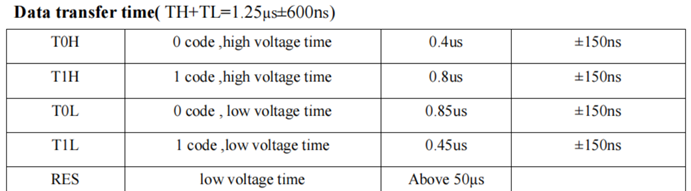

数据传输时间：

这里我们使用定时器来完成他的时序周期，如果有示波器的话，也可以通过延时来模拟周期。

3. 下载例程

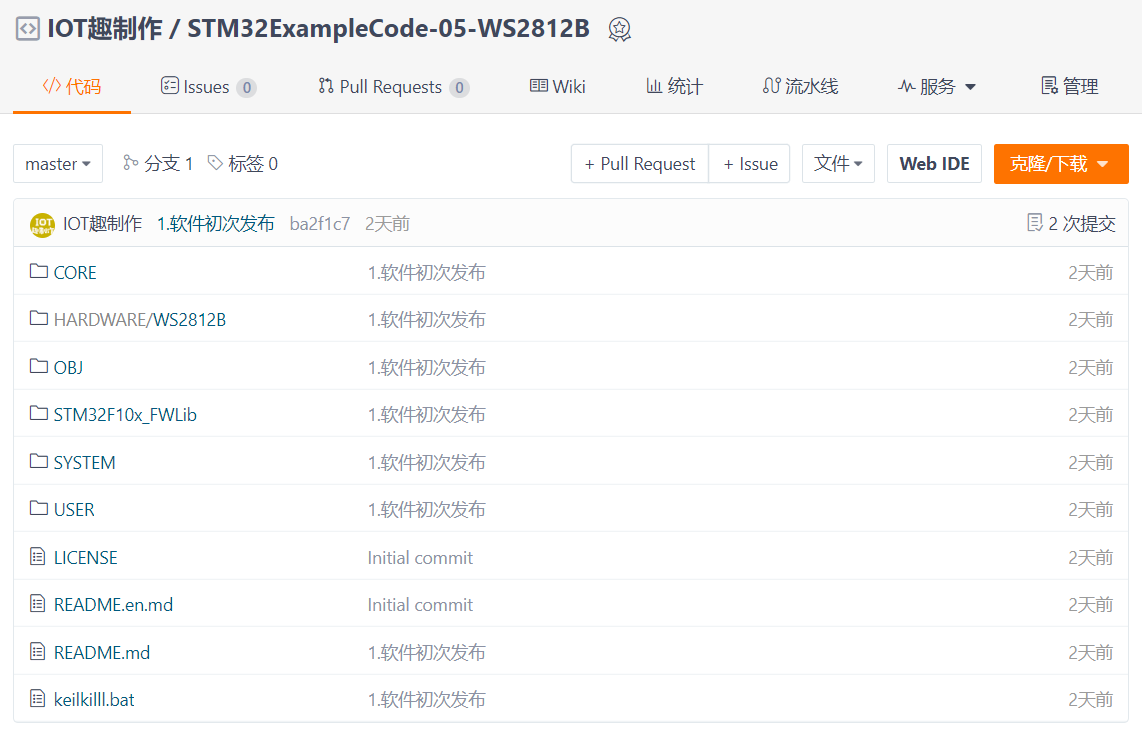

Gitee下载：STM32ExampleCode-05-WS2812B

3. WS2812B驱动

1) 查看驱动

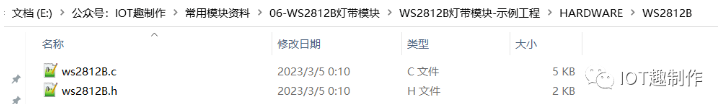

目录“.\HARDWARE\WS2812B”中的ws2812B.c和h文件是WS28B12B的驱动文件。

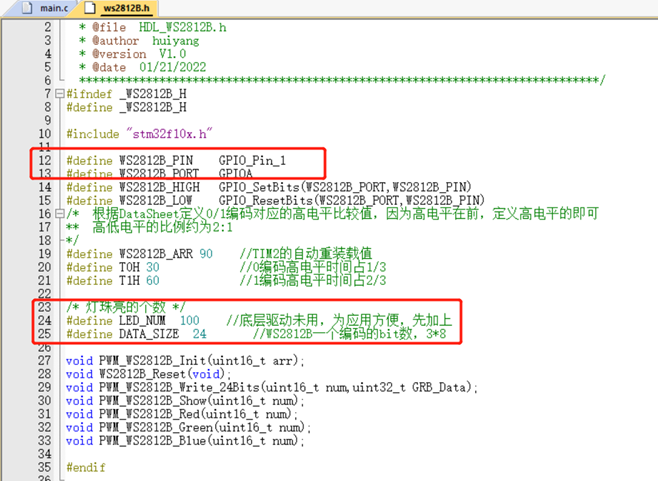

在ws2812B.h文件中，可以对引脚、灯珠数量等进行修改配置。

2) 使用方法

PWM_WS2812B_Init(WS2812B_ARR);  //WS2812B初始化
WS2812B_Reset();                //复位
PWM_WS2812B_Red(1);             //1个灯珠红灯
PWM_WS2812B_Green(1);            //1个灯珠绿灯
PWM_WS2812B_Blue(1);             //1个灯珠蓝灯

4. 示例工程

打开目录“.\USER”下的KEIL工程

编译烧录运行，查看效果
