1.简介
（1）MFRC522
MFRC522是高度集成的非接触式读写卡芯片，是一款低电压、低成本、体积小的非接触式读写卡芯片，是智能仪表和便携式手持设备研发的较好选择。可以识别日常生活中常见的门禁卡、电梯卡以及手机nfcf复制的RFID卡，这里我们使用S50卡完成实验测试，S50卡是采用NXP MF1 IC S50制作的非接触智能卡，通常简称S50卡或Mifare 1K，符合ISO14443A标准，4或7字节UID。具有1K数据存储区，数据有密钥保护。
（2）引脚说明
| 引脚 | 说明 |
|---|---|
| 3.3V | 电源输入引脚，允许电压范围2.5v到3.3v |
| RST | 复位和断点输入引脚。低频时RC522关闭，包括振荡器，输入引脚，串口外围接口的关闭 |
| GND | 接地 |
| IRQ | 中断警告引脚，当RFID标签靠近该设备时，通过此引脚进行触发 |
| MISO/SCL/Tx | 此接口为（Master In Slave Out）当SPI（串口外围接口）开启时有效。当使用I2C协议接口时此引脚为串口时钟，当为UART协议接口时，此引脚为串口数据输出口 |
| MOSI | Master Out Slave In,该引脚为此模块的SPI（串口外围接口） |
| SCK | 接收SPI提供的脉冲信号 |
| SS/SDA/Rx | 当SPI启动时，该引脚为输入信号，当为I2C协议接口时为串口数据口，当为UART时为串口输入口 |
2. 下载例程

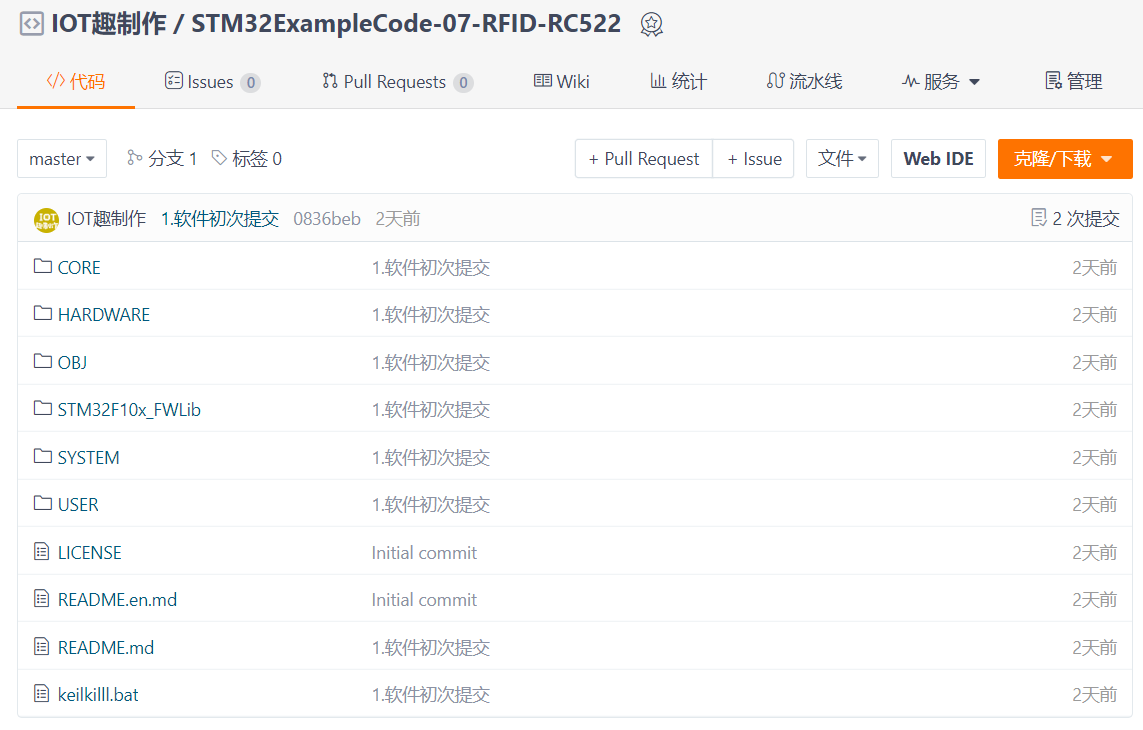

Gitee下载: STM32ExampleCode-07-RFID-RC522
3. SPI驱动

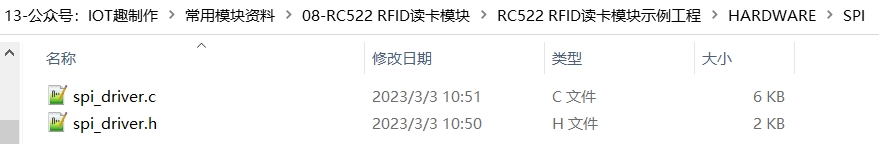

在目录“.\HARDWARE\SPI”中有SPI驱动文件，我们将下面的C文件和H文件或者SPI文件夹拷贝到自己的驱动库中，使用时注意SPI引脚.
4. RC522驱动
在目录“.\HARDWARE\RC522”中有RC522驱动文件：
使用时导入RC522.h，然后添加初始化等步骤。
RC522_IO_Init();//RC522端口初始化 PcdReset(); //复位RC522 PcdAntennaOff(); //关闭天线 delay_ms(100); //等待天线关闭 PcdAntennaOn(); //开启天线 Card_Type1[0]=0x04; Card_Type1[1]=0x00;
5. 编译烧录运行

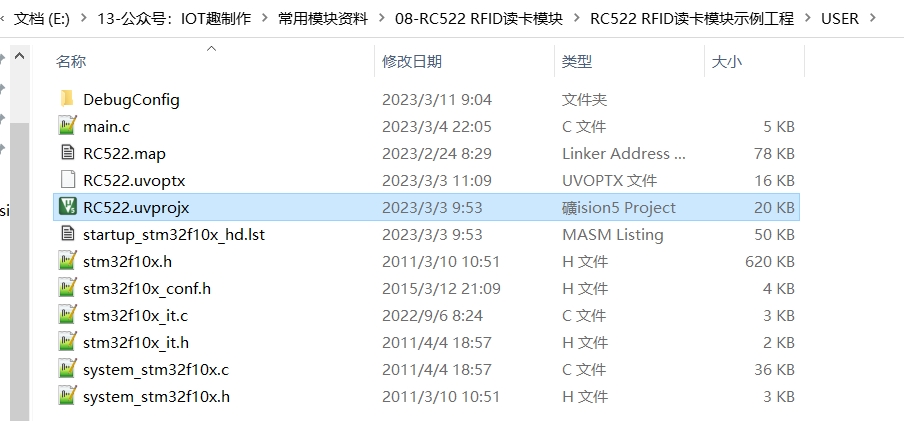

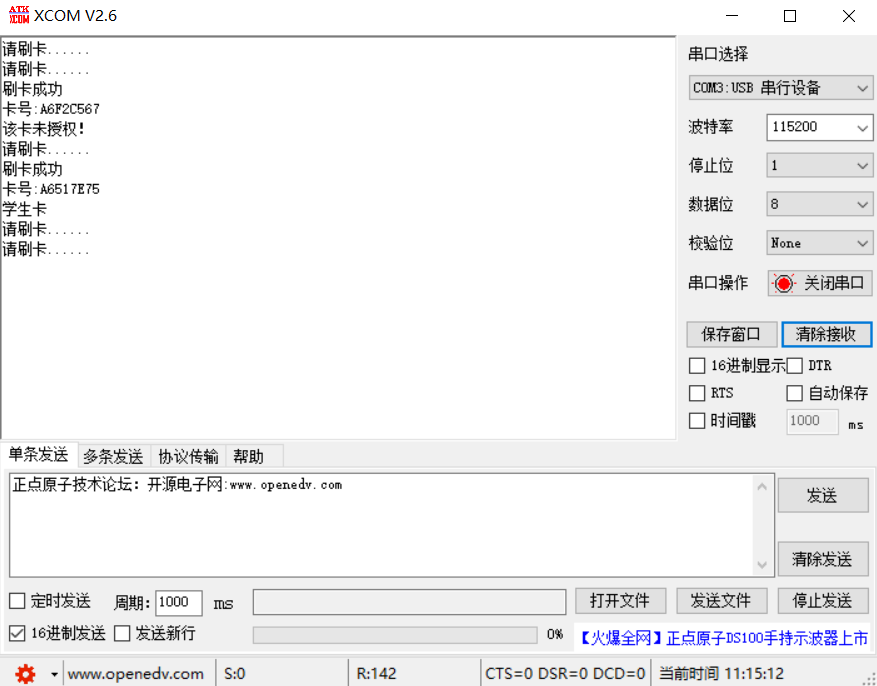

打开目录“.\USER”中有RC522的 keil工程启动文件，编译烧录运行，并刷卡测试：
