1. 简介

模块采用 LD3320 语音识别芯片，该芯片集成语音信号采集、识别算法，模块上有一个单片机(STC11L08XE)，单片机和 LD3320 语音模块进行UART通信。实现识别语音的功能；单片机共引出 16 个单片机1 口，无需配套其他单片机独自完成工作,如需配合其他单片机、开发板使用。可以利用模块的串口输出功能，直接修改模块上单片机程序里的拼音，即可修改语音识别的词条。一级口令、二级口令均可修改。

2. 开发环境

这款语音模块是采用STC11L08XE+ LD3320语音识别芯片，需要对STC11L08XE进行编程控制，所以需要大家事先搭建一个keil5的C51开发环境，步骤大家自行百度，不是本教程的重点。

3. 下载例程

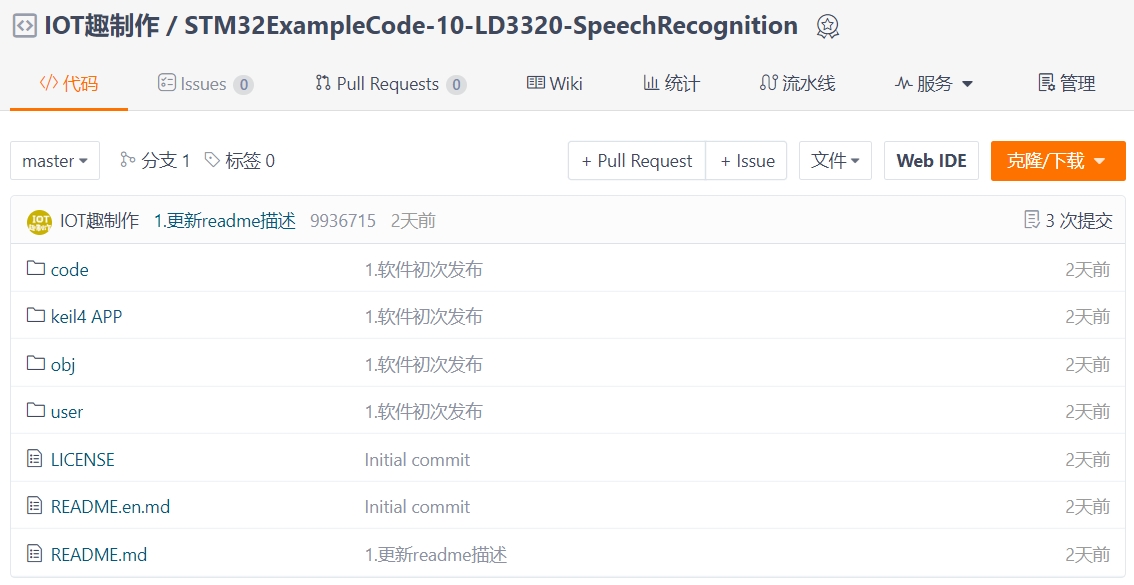

Gitee下载STM32ExampleCode-10-SpeechRecognition

1) 打开工程

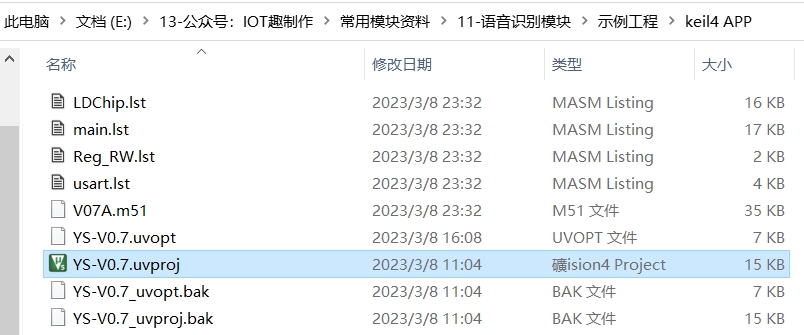

打开目录“.\keil4 APP\”下的keil工程

a) 编译烧录

这里我们采用51单片机的烧录方法，将USB-TTL模块与语音识别模块连接（由于模块丝印问题，这里的TXD接模块的TXD,RXD接RXD，即不进行常见的交叉连接），stc-isp软件进行烧录，我是用的是stc-isp-15xx-v6.85H版本，大家自行下载：stc-isp下载

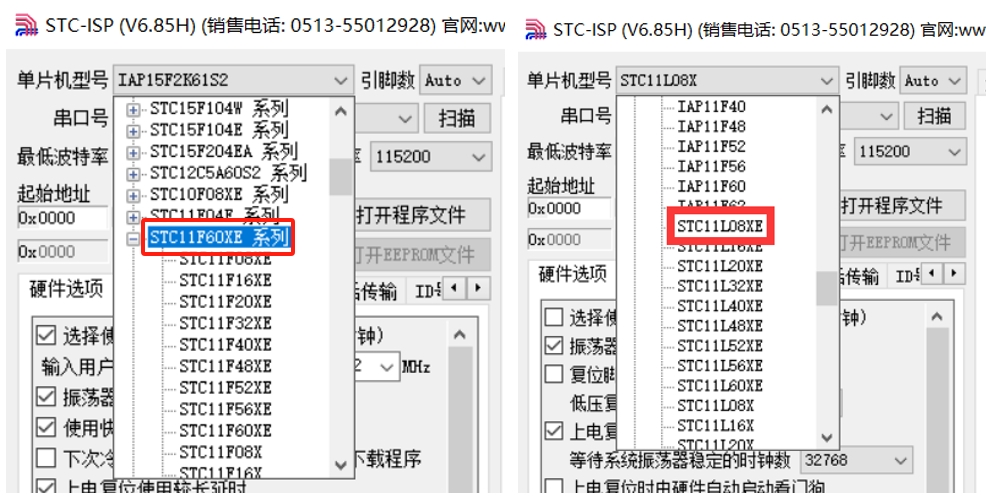

设备选择STC11F60XE系列的STC11L08XE

选择烧录文件：

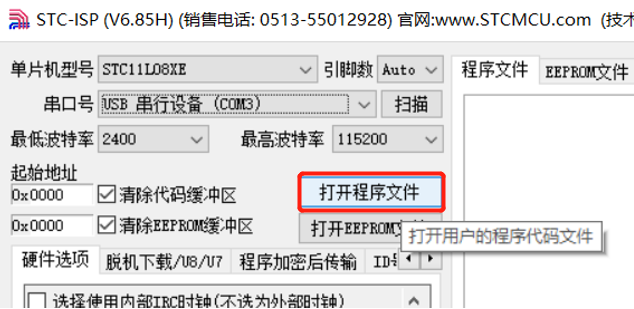

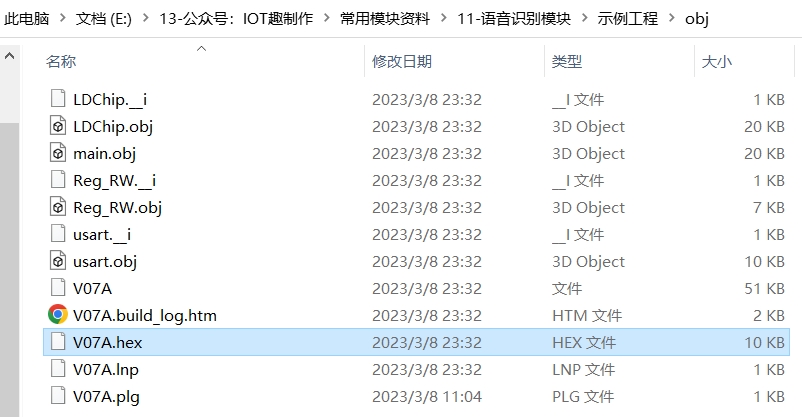

点击“打开程序文件”，然后选择目录“.\obj”下的hex文件

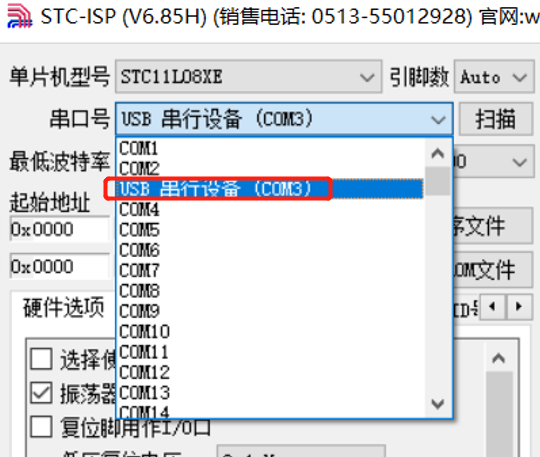

选择串口：

点击下载，如果失败，可以检查电源或交叉RXD和TXD后重试：

c) 语音测试：

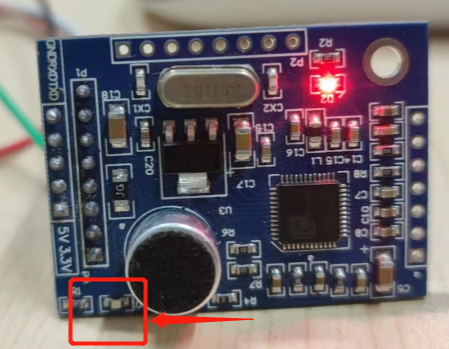

对模块慢速喊出“你好，大能”后，模块的LED灯点亮

对模块慢速喊出“前进”后，模块的LED灯熄灭

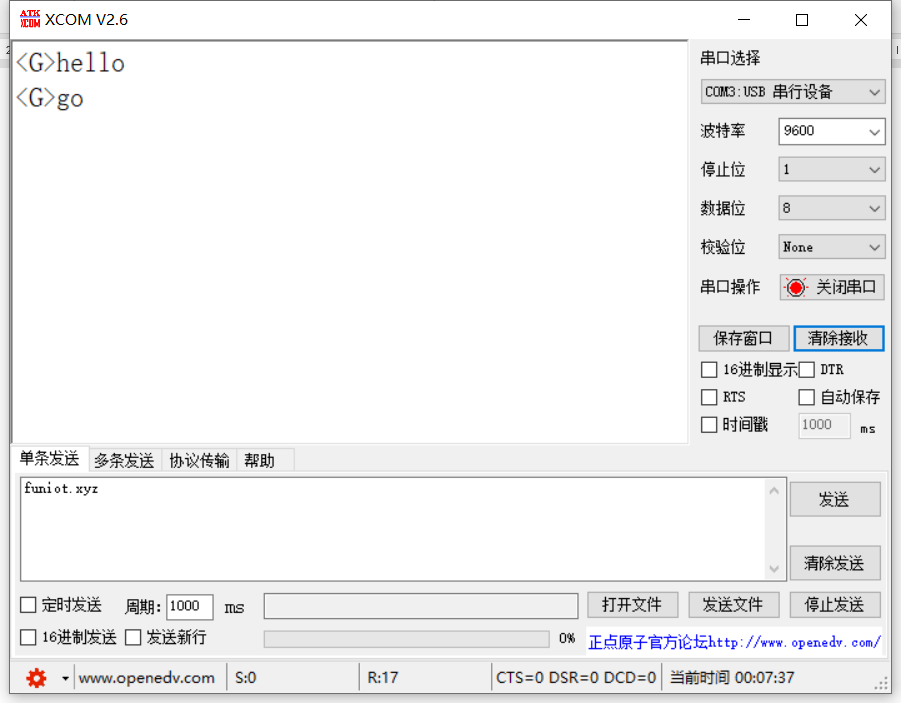

同时串口助手也有对应提示

4) 词条修改：

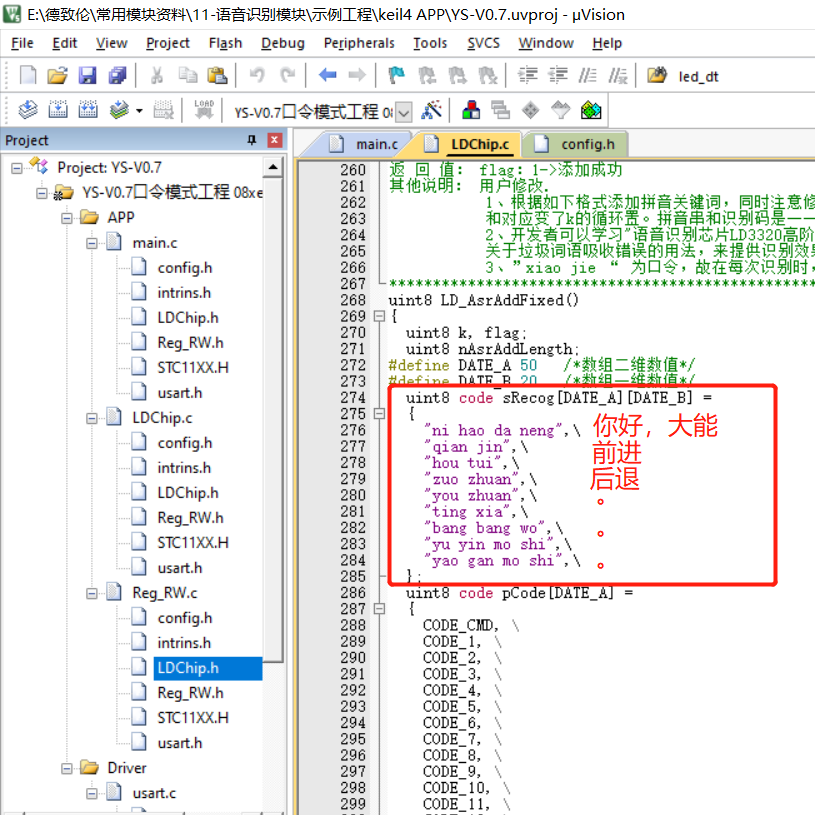

在LDChip.h中修改sRecog中的拼音内容，将自己需要的口令的拼音填写进去

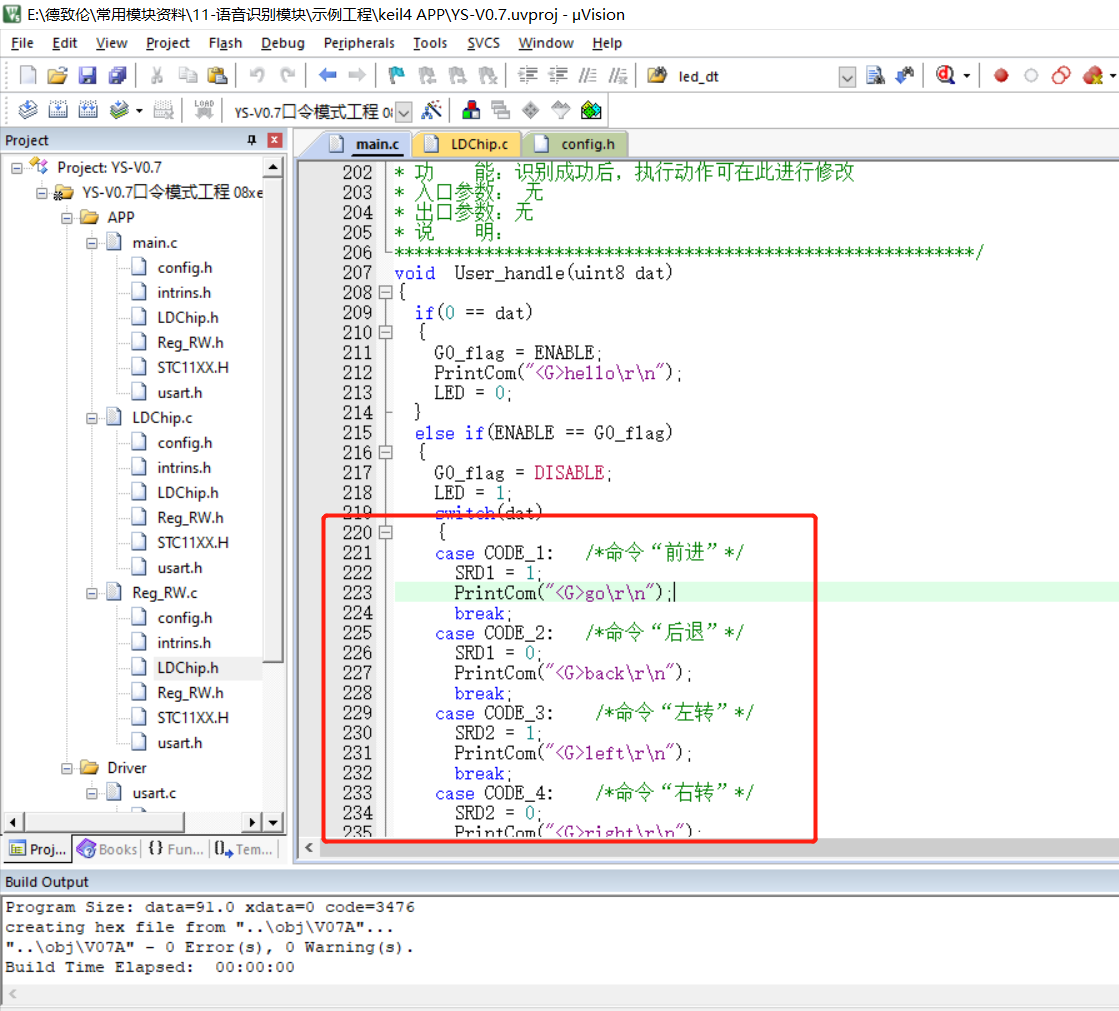

在main.c中的User_handle函数中修改口令识别后执行的业务代码：

然后我们就可以使用STM32根据串口接收的不同数据完成对应的功能了。
