版本：FreeRTOS Kernel V11.1.0，文末提供最终工程的下载链接。

一、准备

1. GD32 Keil工程

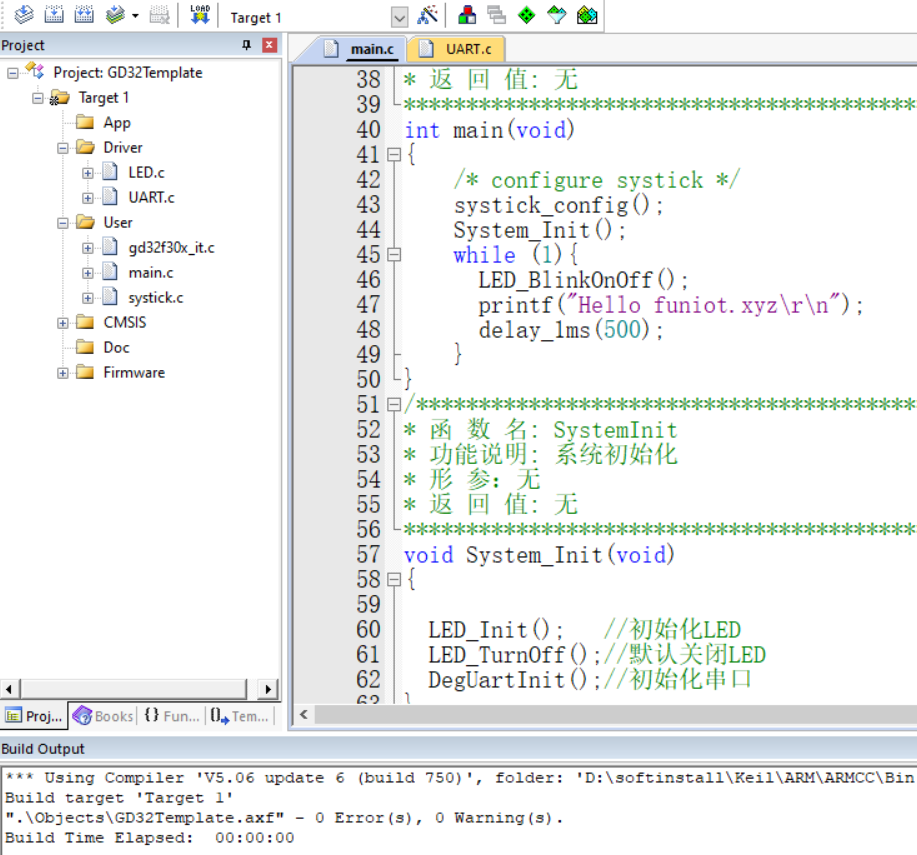

准备任意一个可以正常运行的GD32工程文件，这里使用的是自己建立的工程模板文件，一个点灯与HelloWorld工程：

2. FreeRTOS源码

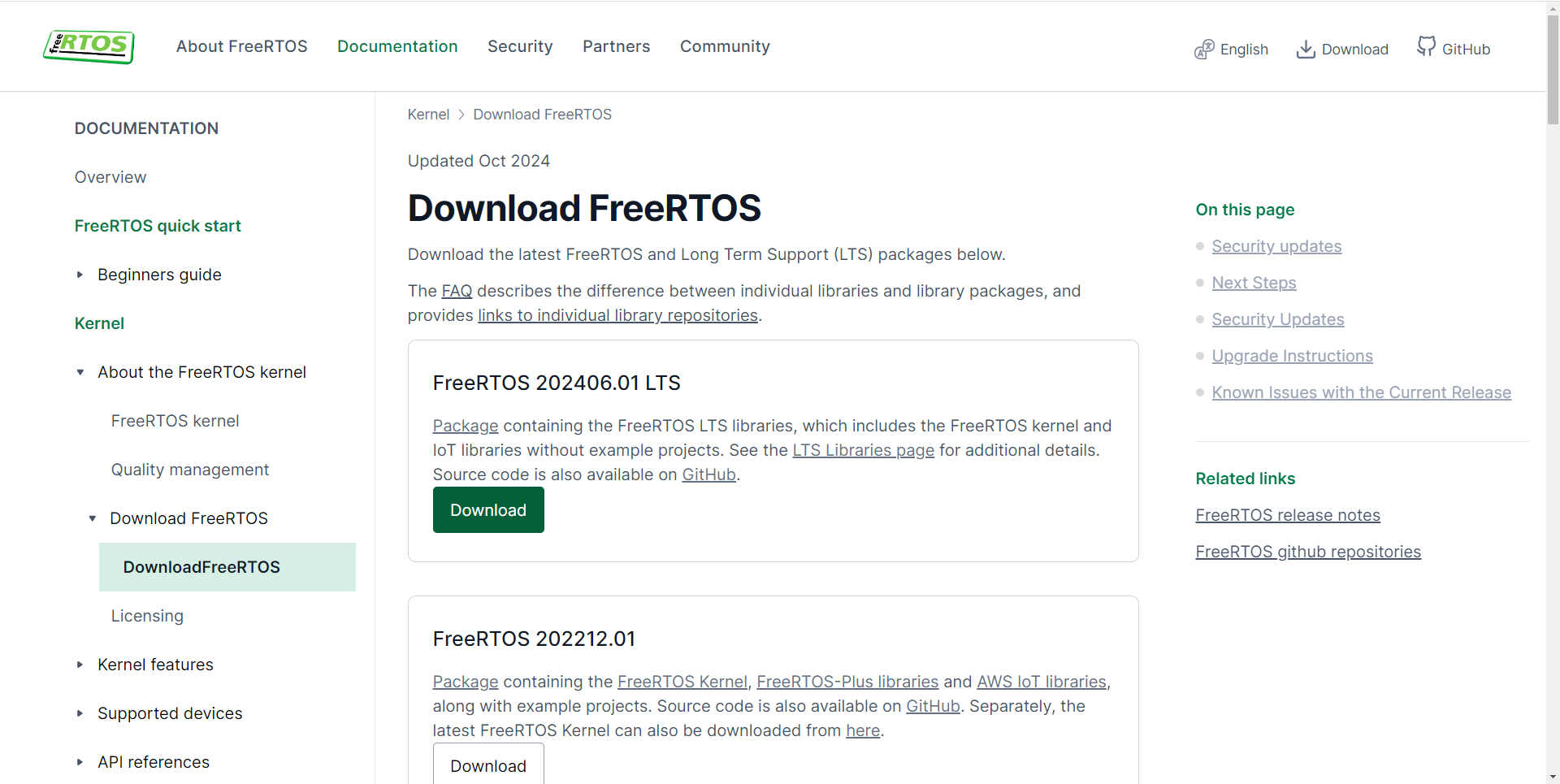

首先下载最新的源码：

https://www.freertos.org/Documentation/02-Kernel/01-About-the-FreeRTOS-kernel/03-Download-freeRTOS/01-DownloadFreeRTOS

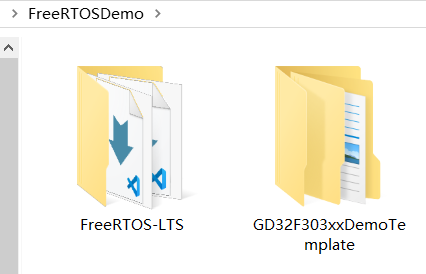

我们会得到一个压缩文件，然后解压出来备用，现在准备好了一个GD32 Keil工程和一个FreeRTOS源码：

接下来我们开始移植。

二、FreeRTOS移植

1. 文件操作

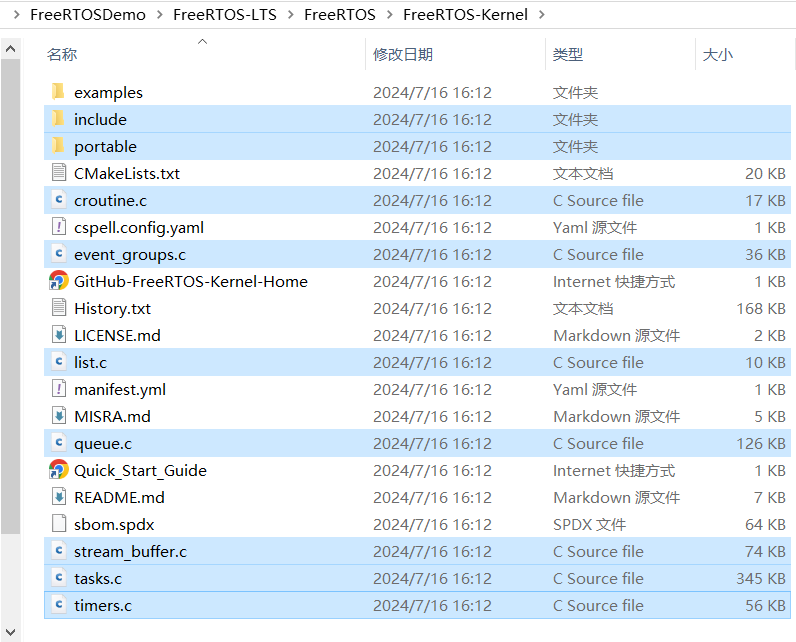

对于移植使用来说，我们主要关注下面这几个FreeRTOS的关键文件，后面都会用到：

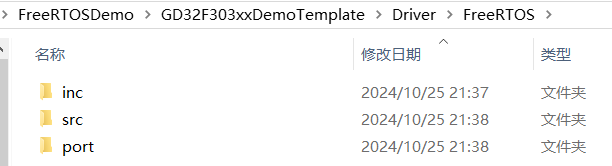

首先在GD32工程文件中，找到合适的地方，新建“FreeRTOS”文件夹，并新建三个子文件夹“inc”、“src”、“port”用于存放上述文件：

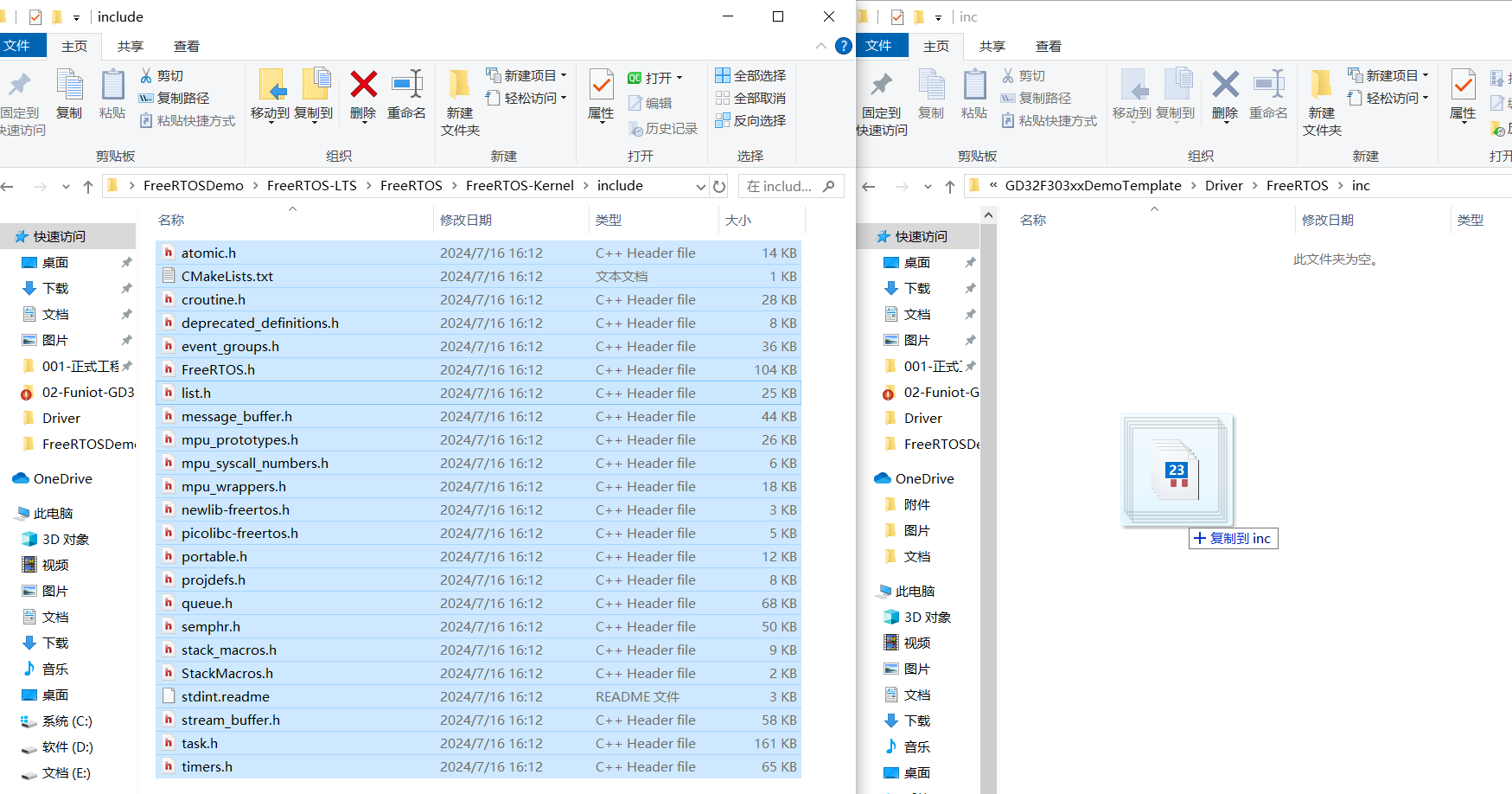

然后将“.\FreeRTOS\FreeRTOS-Kernel\include”目录下所有文件拷贝到新建的“./FreeRTOS/inc”文件夹下：

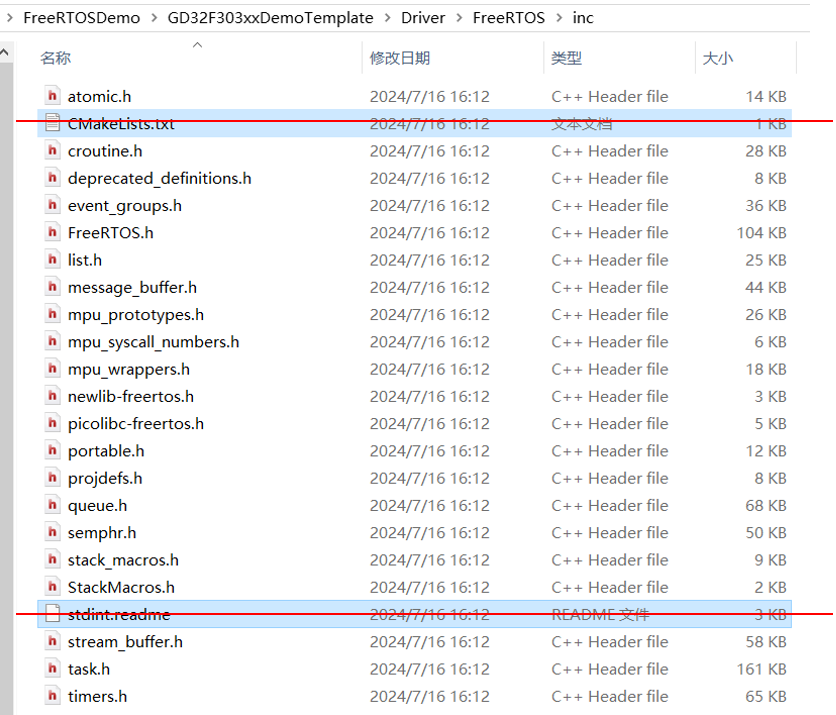

为了简洁，我们删除非.h文件：

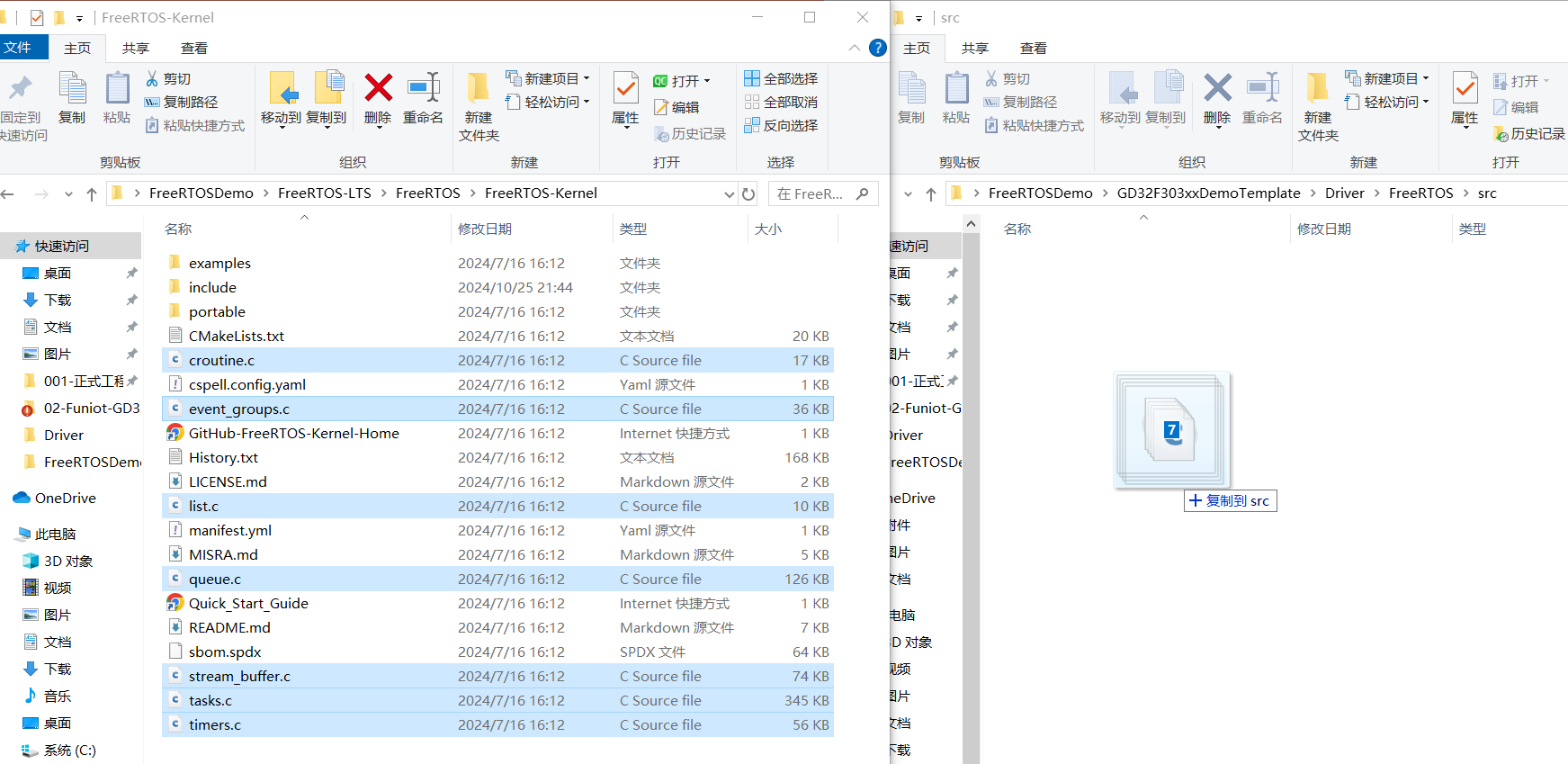

然后把下面这几个C文件拷贝到src目录下：

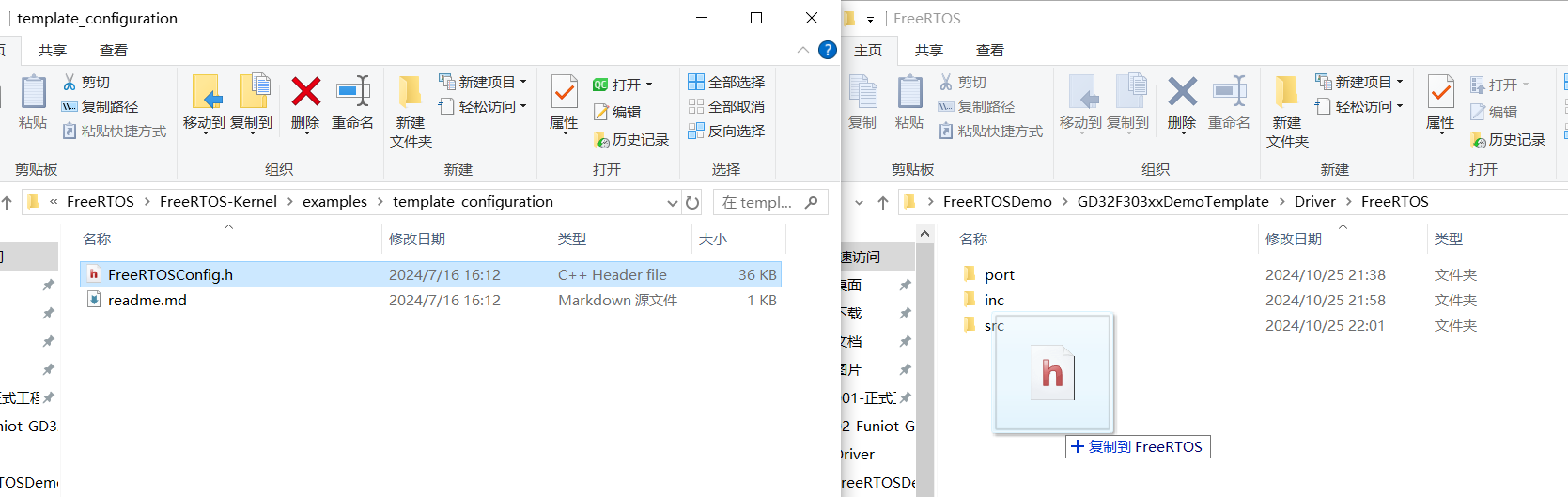

然后将配置文件的模板文件拷贝到“/FreeRTOS”目录下：

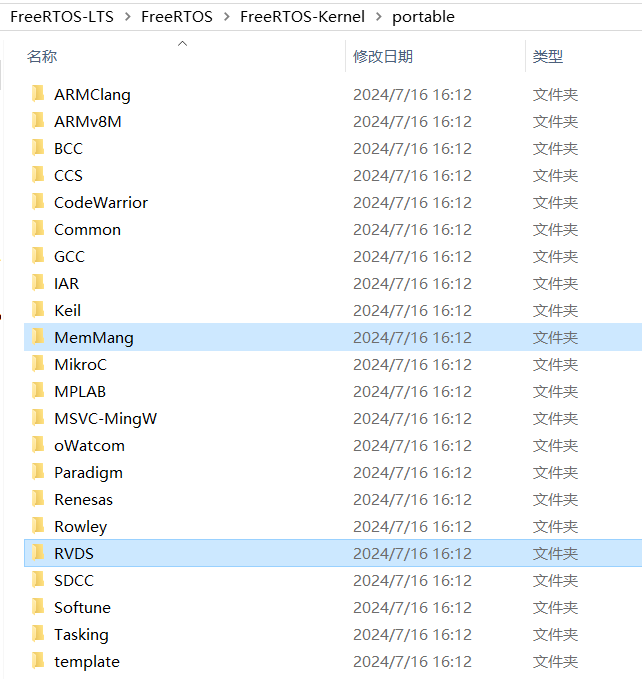

在接口层，我们主要适配内存管理部分和IC硬件上的接口部分，这两个位于“.\FreeRTOS-Kernel\portable”下：

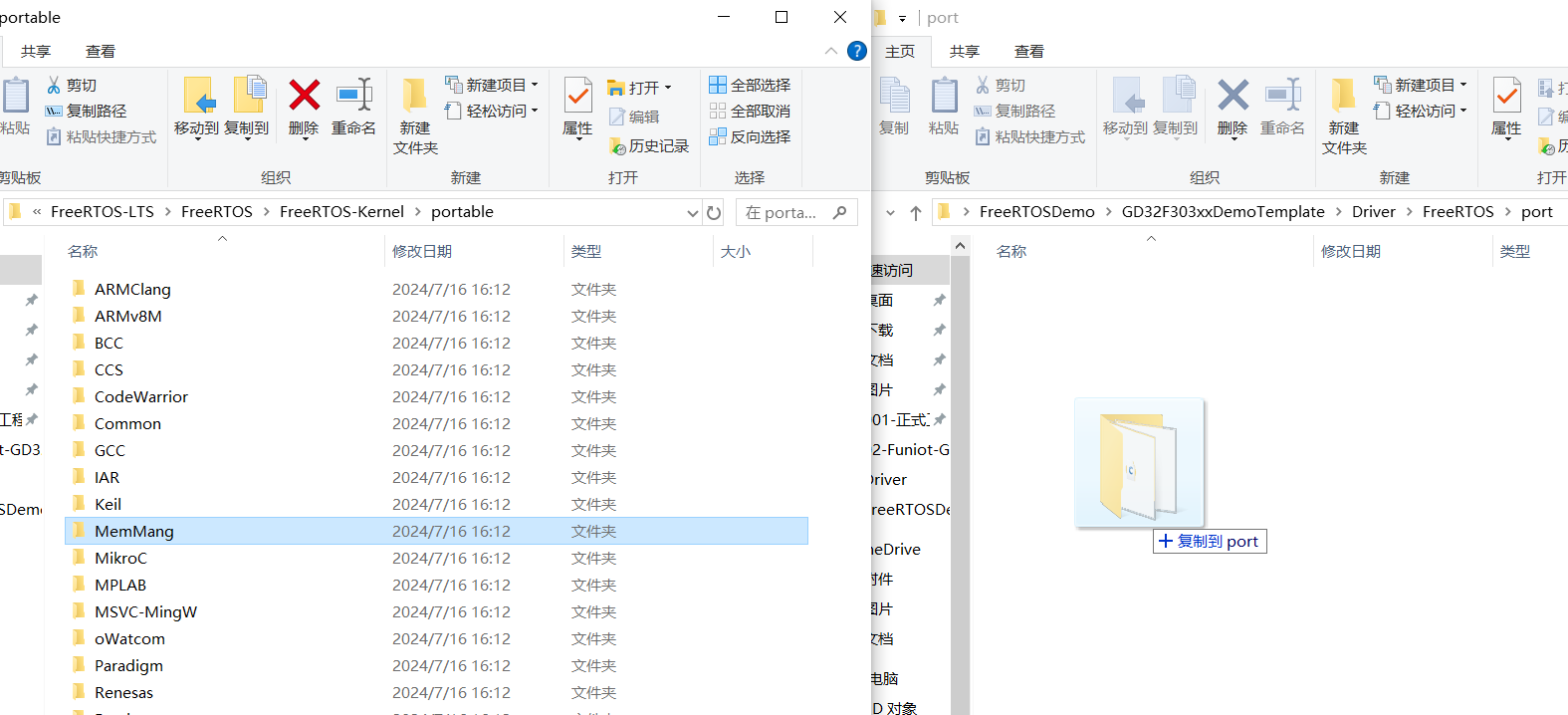

我们把整个“MemMang”目录直接复制到“port”目录下：

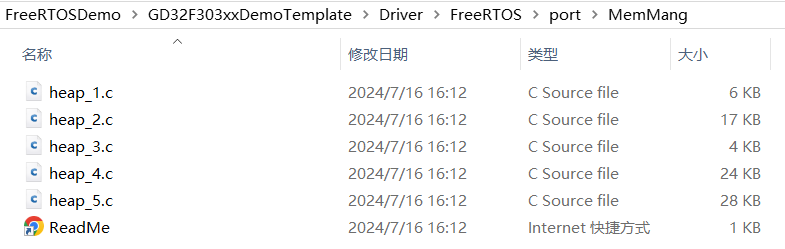

“MemMang”中是FreeRTOS提供的5个内存分配方案：

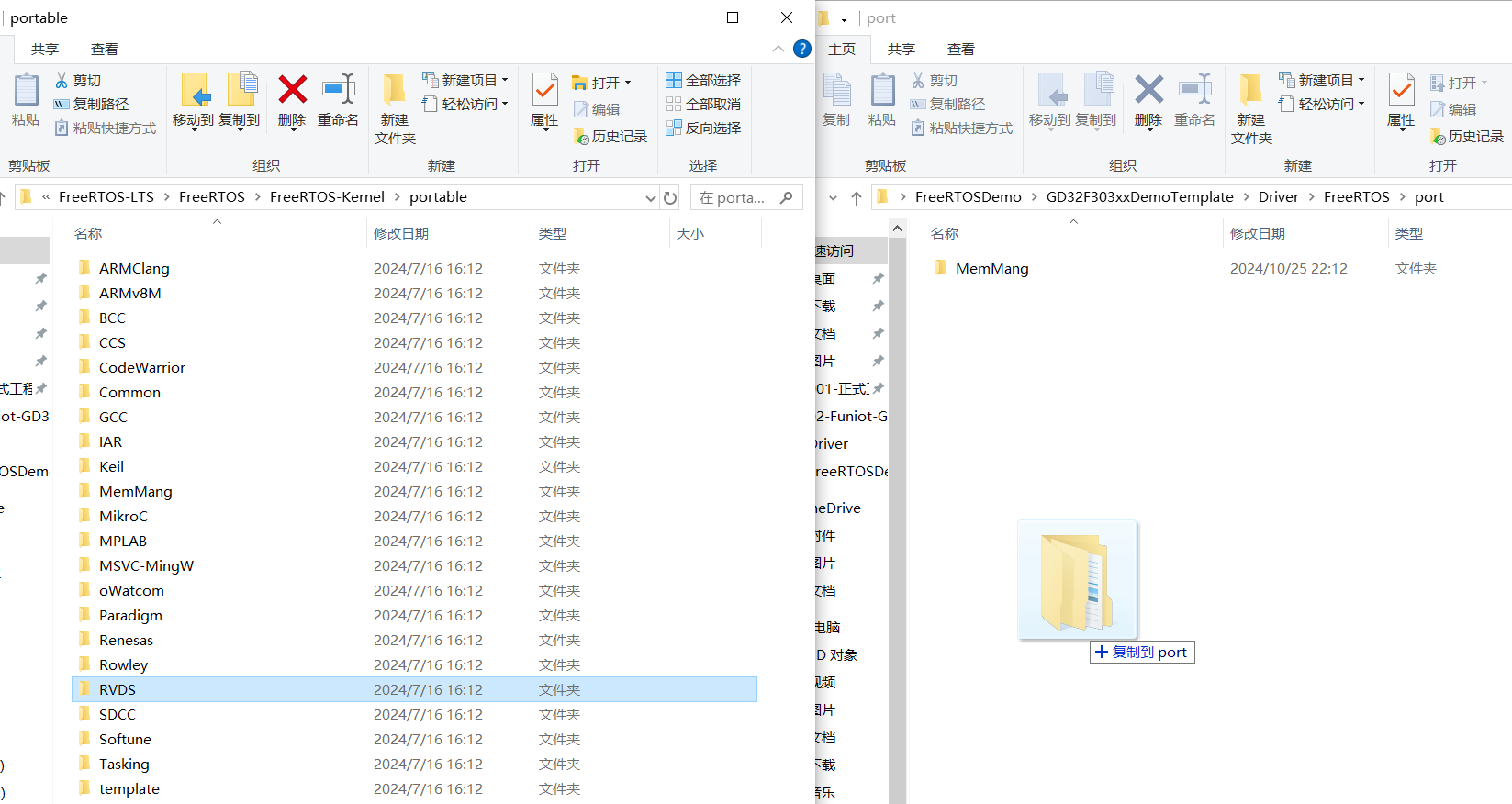

“RVDS”是为编译器提供编译环境所需要的相关文件，我们也把他们拷贝到目录下：

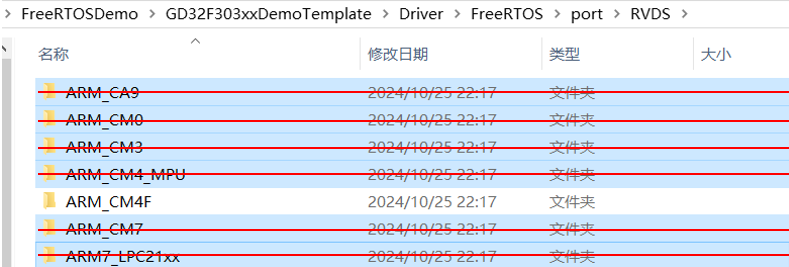

我们需要根据自己的MCU类型去选择，例如我们使用的GD32F303x系列是ARM架构、Cortex-M4的核、不带MPU的MCU，就仅保留"ARM_CM4F"的文件夹：

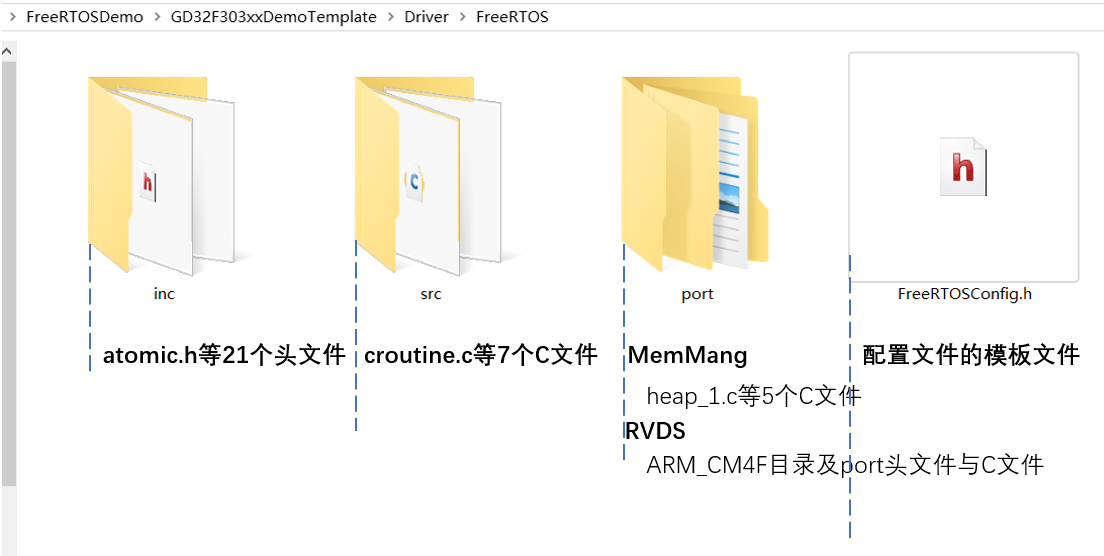

最终我们操作后的相关文件如下：

接下来我们就要在编译器中将上述文件加载进来

2. 工程操作

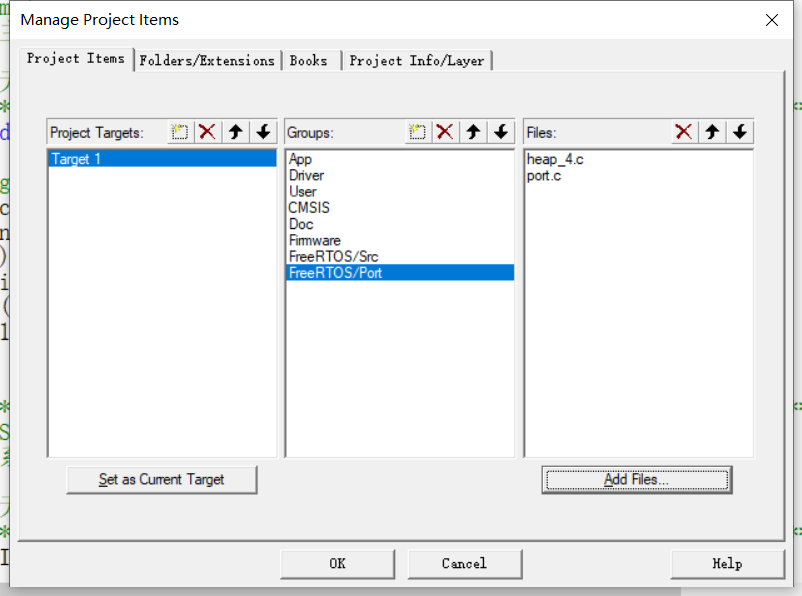

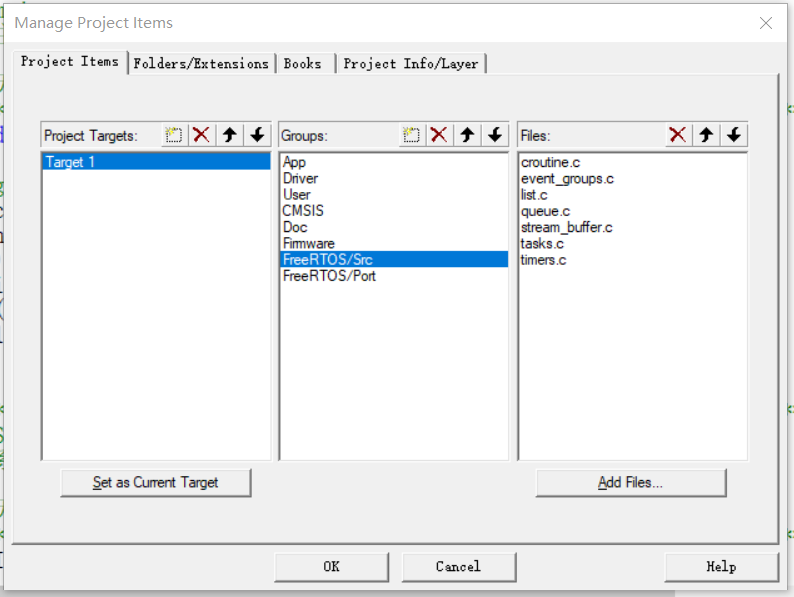

打开工程文件，新建工程资源文件夹“FreeRTOS/Src”和“FreeRTOS/Port”，然后把对应的C文件加载进来：

其中内存管理上我们选择“heap_4”：

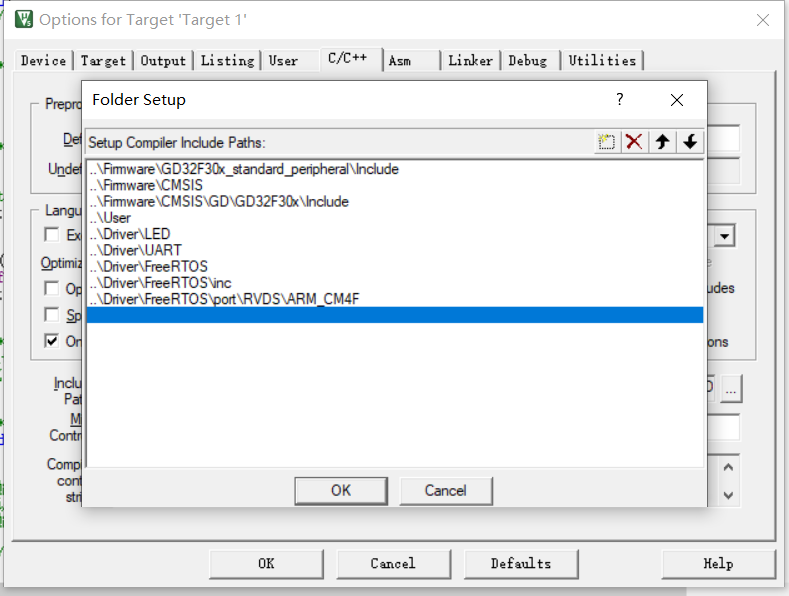

C文件添加完成后把头文件的路径包含进来：

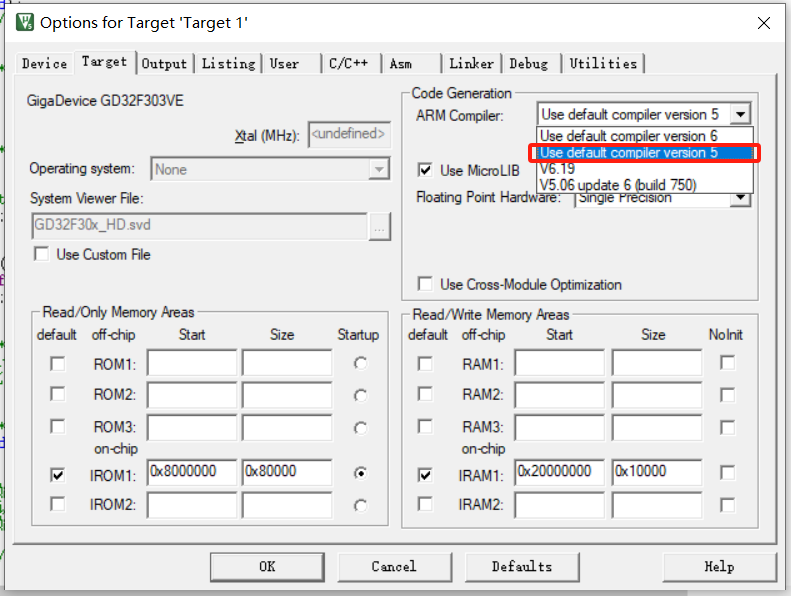

记得编译器使用V5：

接下来就是代码操作部分，完成最后的接口适配工作

3. 代码操作

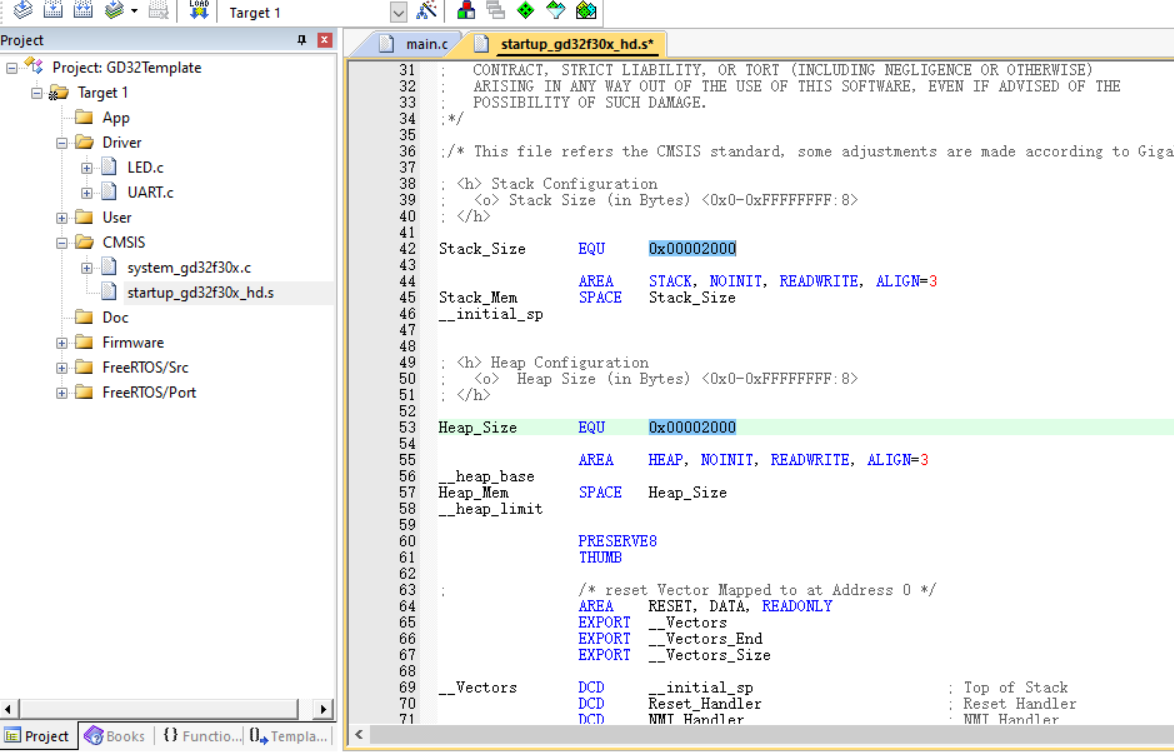

首先调整堆栈大小，打开启动文件”startup_gd32f30x_hd.s“，我使用的GD32F303VET6，64K+512K，堆栈设置为0x2000，大家根据自己的项目需要和MCU能力自由分配：

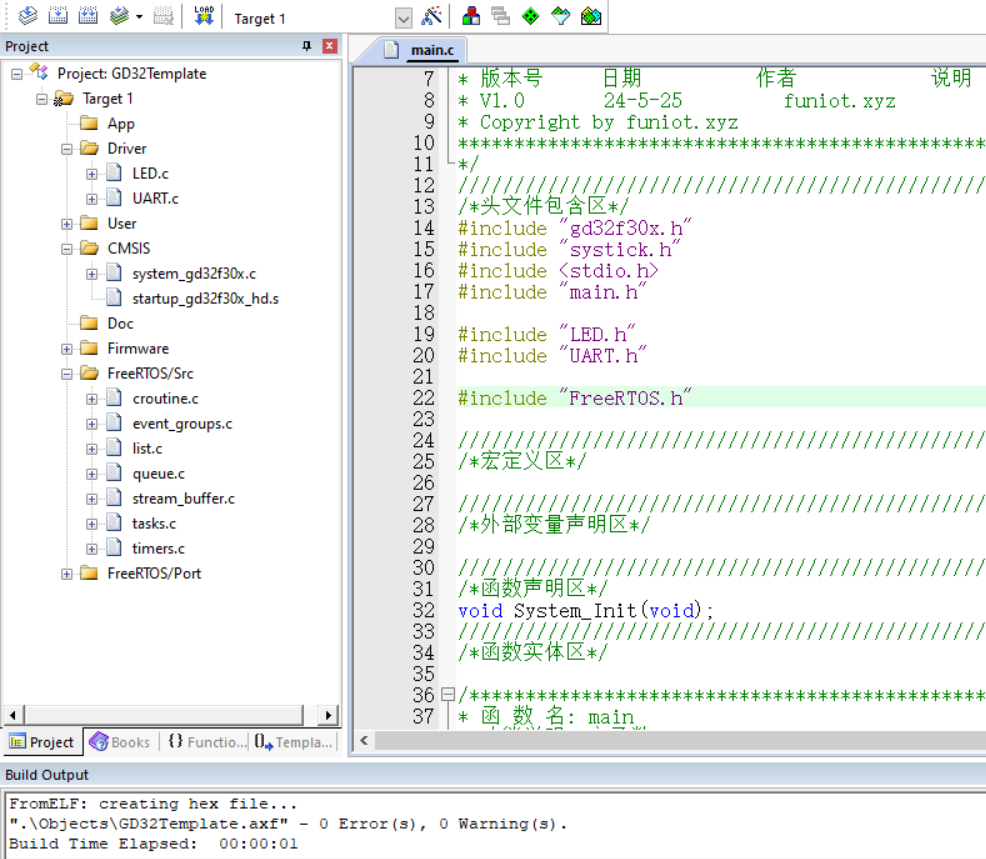

首先先打开载入配置文件，可以在main.c文件中导入“FreeRTOS.h“，然后右键打开h文件：

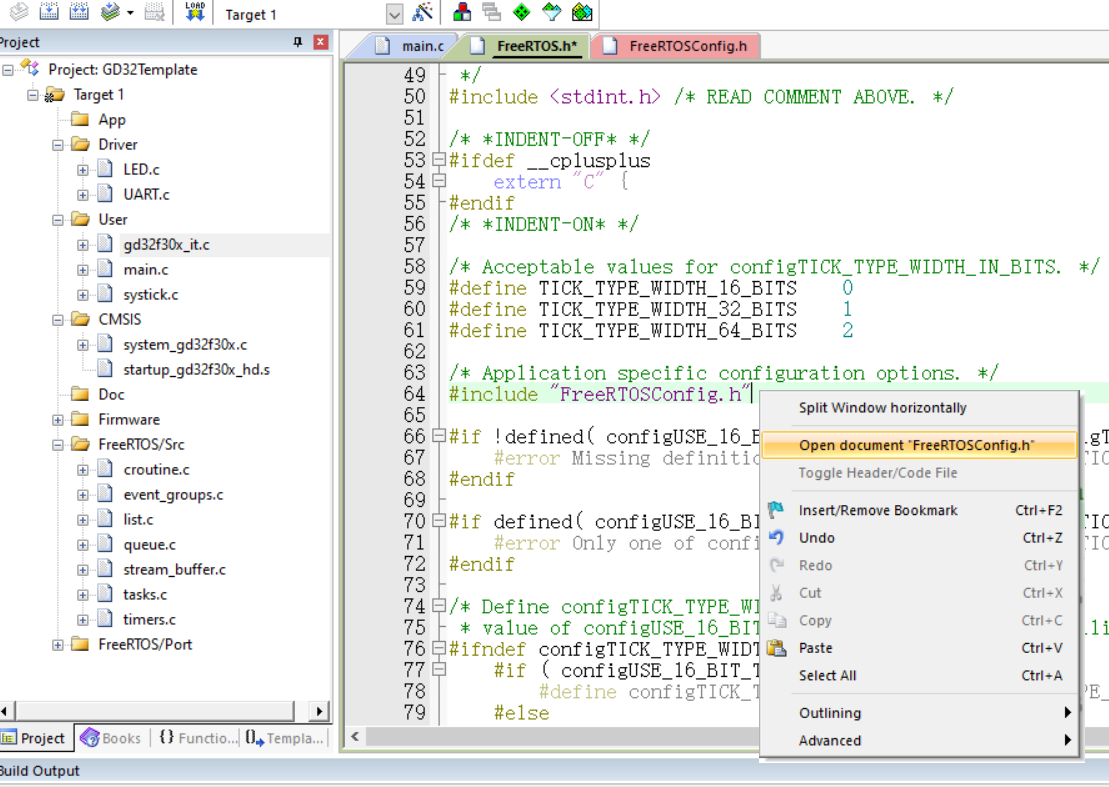

然后就可以看到引用的“FreeRTOSConfig.h”文件，还是右键打开：

在“FreeRTOSConfig.h”文件中配置freeRTOS，官方模板文件中开启了很多的配置项，对于初学者，大部分我们并不太关心，由于新版本只有模板文件，我们可以直接从老版本中下载一个STM32的Demo配置文件，替换这个模板文件的内容：

/*
 * FreeRTOS V202212.00
 * Copyright (C) 2020 Amazon.com, Inc. or its affiliates.  All Rights Reserved.
 *
 * Permission is hereby granted, free of charge, to any person obtaining a copy of
 * this software and associated documentation files (the "Software"), to deal in
 * the Software without restriction, including without limitation the rights to
 * use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of
 * the Software, and to permit persons to whom the Software is furnished to do so,
 * subject to the following conditions:
 *
 * The above copyright notice and this permission notice shall be included in all
 * copies or substantial portions of the Software.
 *
 * THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
 * IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS
 * FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR
 * COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER
 * IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN
 * CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
 *
 * https://www.FreeRTOS.org
 * https://github.com/FreeRTOS
 *
 */

#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H

/*-----------------------------------------------------------
 * Application specific definitions.
 *
 * These definitions should be adjusted for your particular hardware and
 * application requirements.
 *
 * THESE PARAMETERS ARE DESCRIBED WITHIN THE 'CONFIGURATION' SECTION OF THE
 * FreeRTOS API DOCUMENTATION AVAILABLE ON THE FreeRTOS.org WEB SITE.
 *
 * See http://www.freertos.org/a00110.html
 *----------------------------------------------------------*/

#define configUSE_PREEMPTION		1
#define configUSE_IDLE_HOOK			0
#define configUSE_TICK_HOOK			0
#define configCPU_CLOCK_HZ			( ( unsigned long ) 72000000 )
#define configTICK_RATE_HZ			( ( TickType_t ) 1000 )
#define configMAX_PRIORITIES		( 5 )
#define configMINIMAL_STACK_SIZE	( ( unsigned short ) 128 )
#define configTOTAL_HEAP_SIZE		( ( size_t ) ( 17 * 1024 ) )
#define configMAX_TASK_NAME_LEN		( 16 )
#define configUSE_TRACE_FACILITY	0
#define configUSE_16_BIT_TICKS		0
#define configIDLE_SHOULD_YIELD		1

/* Co-routine definitions. */
#define configUSE_CO_ROUTINES 		0
#define configMAX_CO_ROUTINE_PRIORITIES ( 2 )

/* Set the following definitions to 1 to include the API function, or zero
to exclude the API function. */

#define INCLUDE_vTaskPrioritySet		1
#define INCLUDE_uxTaskPriorityGet		1
#define INCLUDE_vTaskDelete				1
#define INCLUDE_vTaskCleanUpResources	0
#define INCLUDE_vTaskSuspend			1
#define INCLUDE_vTaskDelayUntil			1
#define INCLUDE_vTaskDelay				1

/* This is the raw value as per the Cortex-M3 NVIC.  Values can be 255
(lowest) to 0 (1?) (highest). */
#define configKERNEL_INTERRUPT_PRIORITY 		255
/* !!!! configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to zero !!!!
See http://www.FreeRTOS.org/RTOS-Cortex-M3-M4.html. */
#define configMAX_SYSCALL_INTERRUPT_PRIORITY 	191 /* equivalent to 0xb0, or priority 11. */


/* This is the value being used as per the ST library which permits 16
priority values, 0 to 15.  This must correspond to the
configKERNEL_INTERRUPT_PRIORITY setting.  Here 15 corresponds to the lowest
NVIC value of 255. */
#define configLIBRARY_KERNEL_INTERRUPT_PRIORITY	15

#endif /* FREERTOS_CONFIG_H */

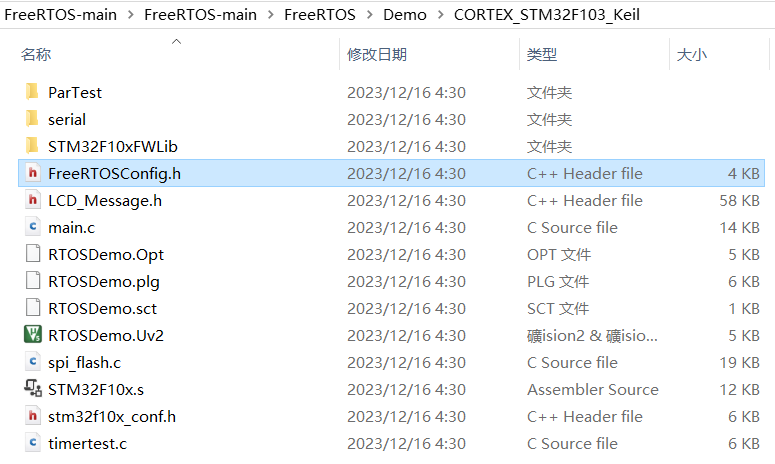

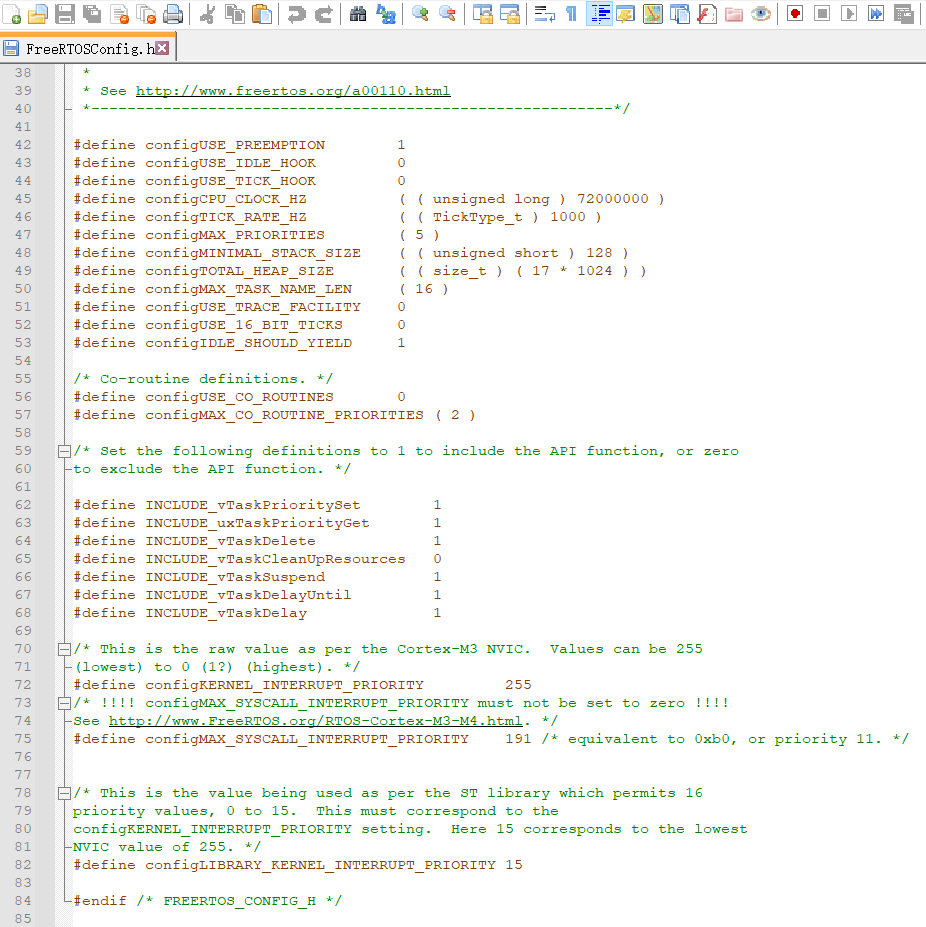

下图的文件就是上面的代码内容，大家可以直接复制上面的代码或者自行下载例如10.4版本的源码，在下述路径找到配置文件：

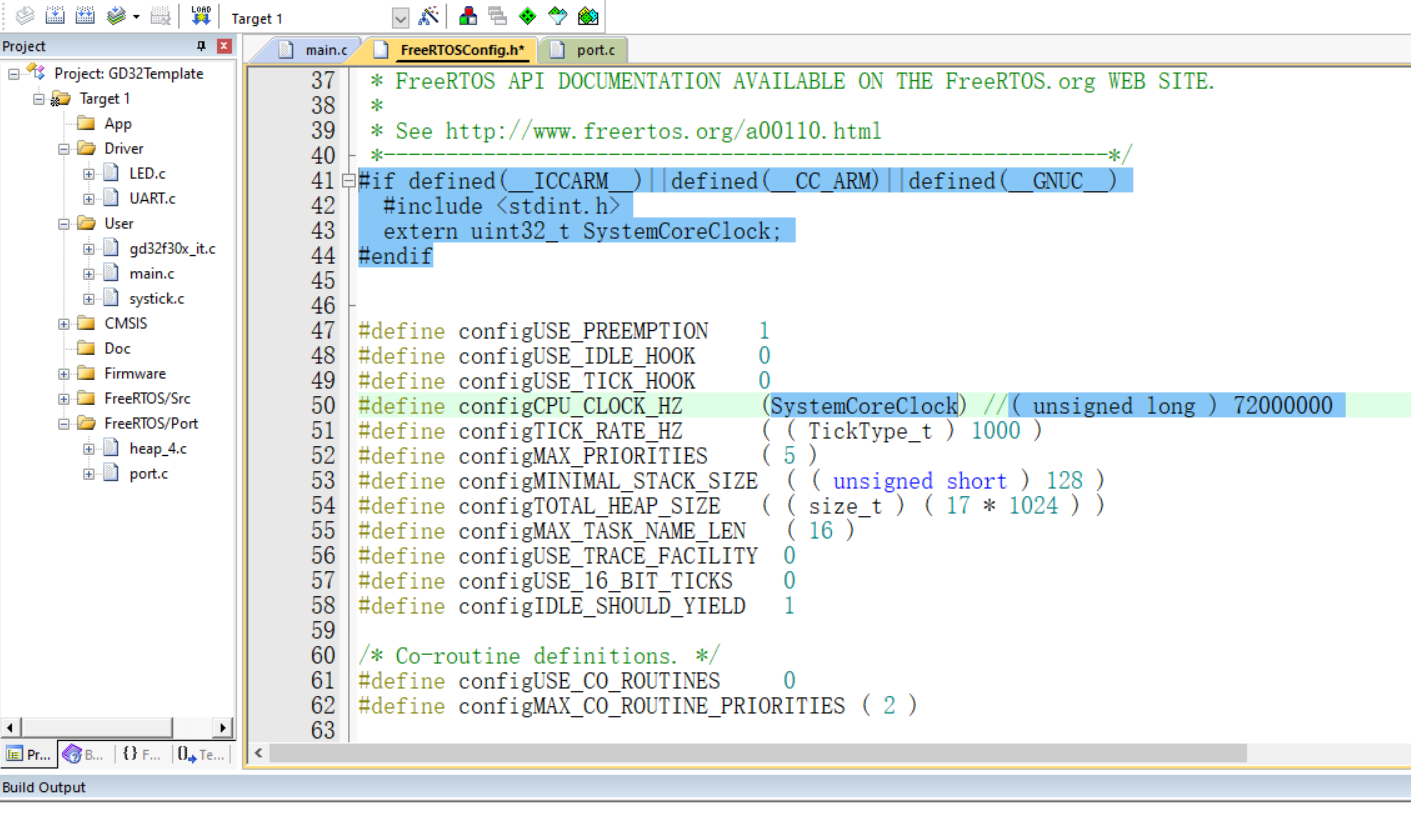

更新配置文件后，首先调整系统时钟，在”FreeRTOSConfig.h“文件中添加如下代码：

#if defined(__ICCARM__)||defined(__CC_ARM)||defined(__GNUC__)
	#include <stdint.h>
	extern uint32_t SystemCoreClock;
#endif

然后配置“configCPU_CLOCK_HZ”为“SystemCoreClock”

#define configCPU_CLOCK_HZ			(SystemCoreClock) //( unsigned long ) 72000000

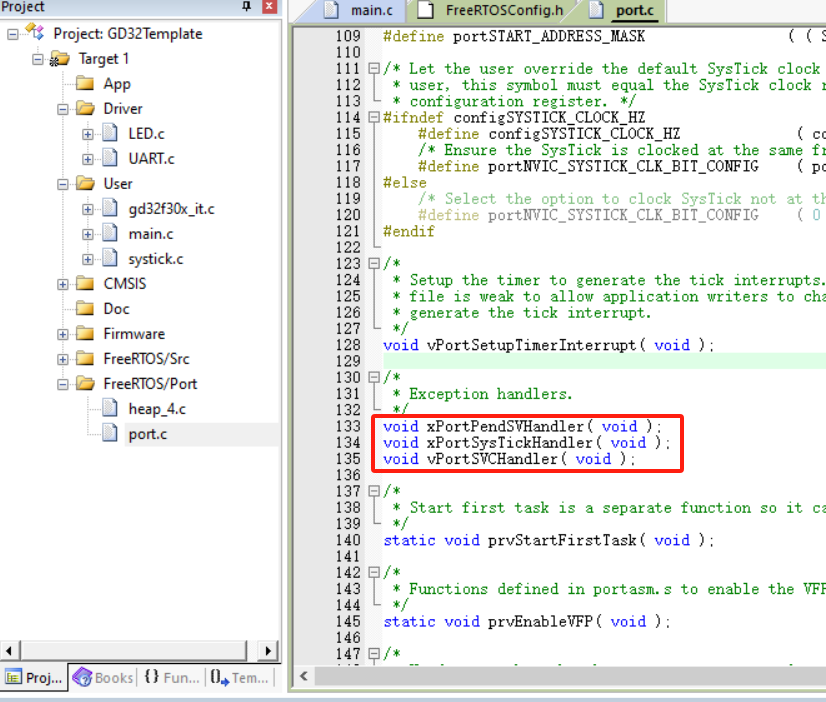

上面文件先不要关闭，我们打开“port.c”文件，主要是适配这三个接口函数：

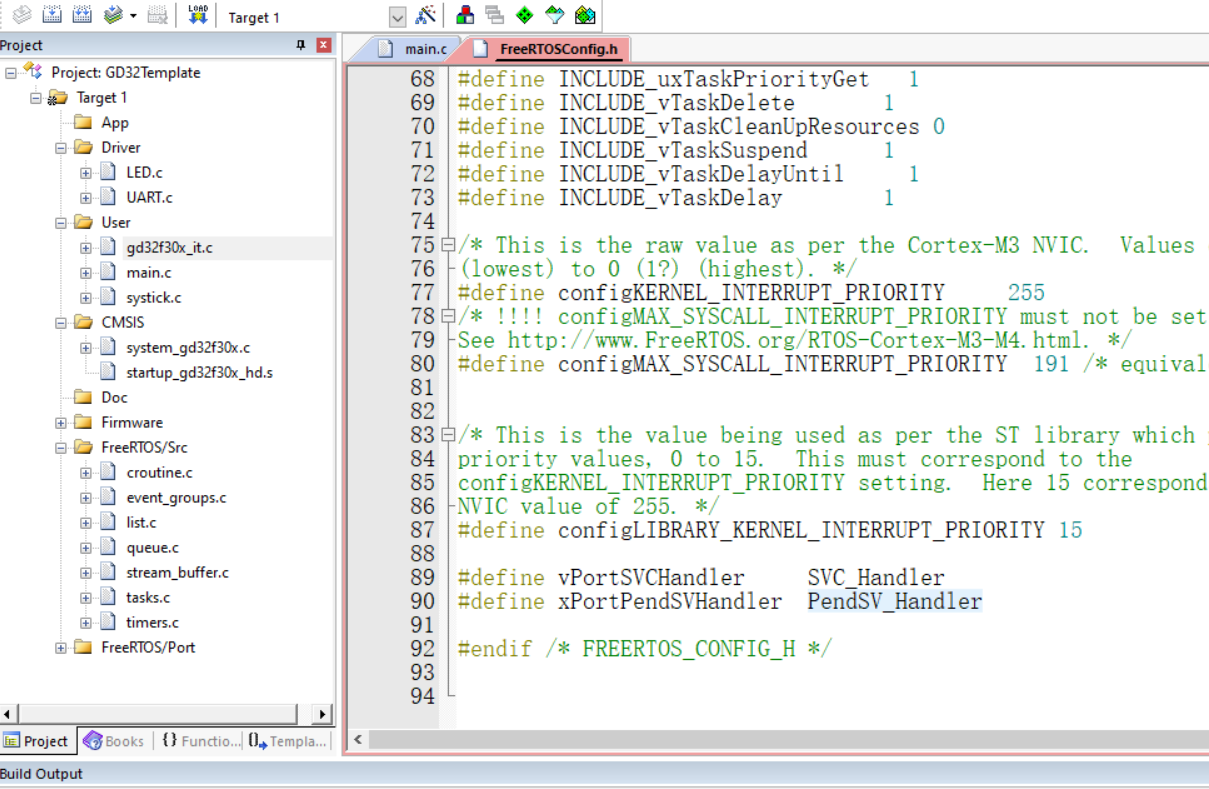

我们在回到“FreeRTOSConfig.h”文件，在最后添加如下宏：

#define vPortSVCHandler 		SVC_Handler
#define xPortPendSVHandler 	PendSV_Handler

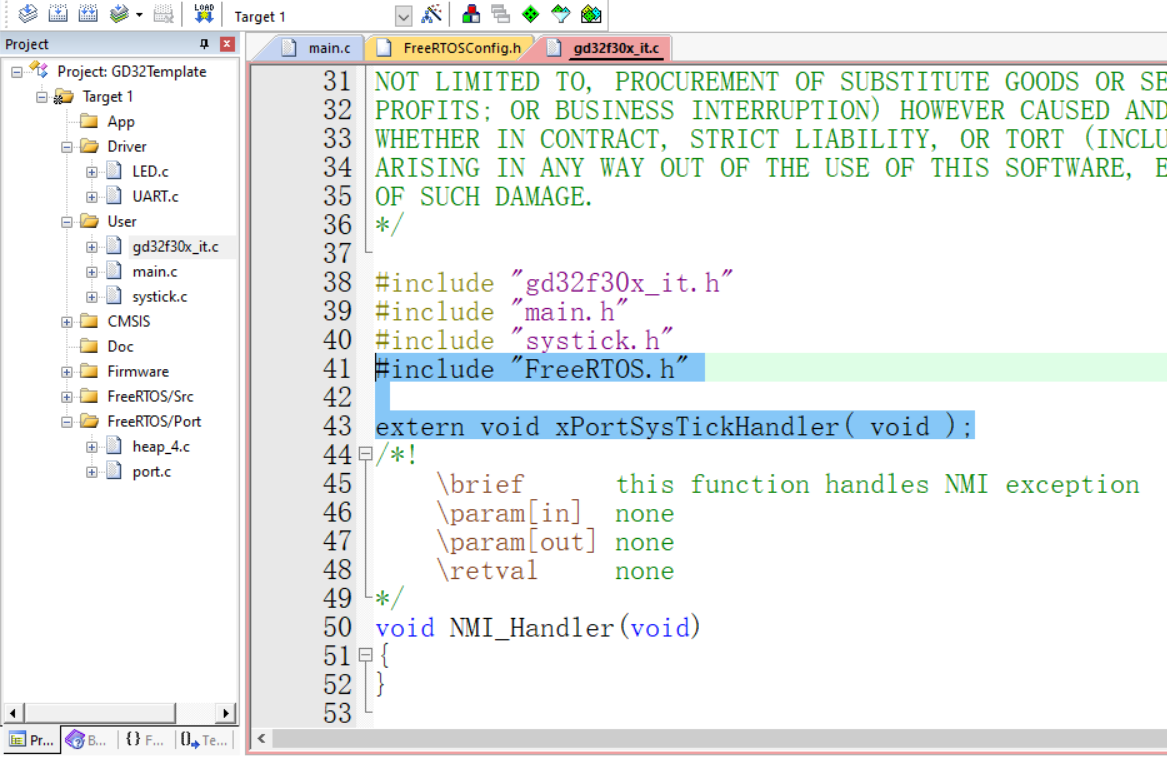

还有一个xPortSysTickHandler函数用于更新系统时基，我们把它放在系统滴答里，打开“gd32f30_it.c”文件，首先添加头文件与函数声明：

滑倒最后，注释掉原有的“SVC_Handler(){}和“PendSV_Handler(){}”函数，这两个已经被上面的宏定义替换了，然后在”SysTick_Handler“中添加

		#if (INCLUDE_xTaskGetSchedulerState  == 1 )
			if (xTaskGetSchedulerState() != taskSCHEDULER_NOT_STARTED)
			{
		#endif
				xPortSysTickHandler();
		#if (INCLUDE_xTaskGetSchedulerState  == 1 )
			}
		#endif

编译运行0警告0错误

三、Hello FreeRTOS

1. 创建任务

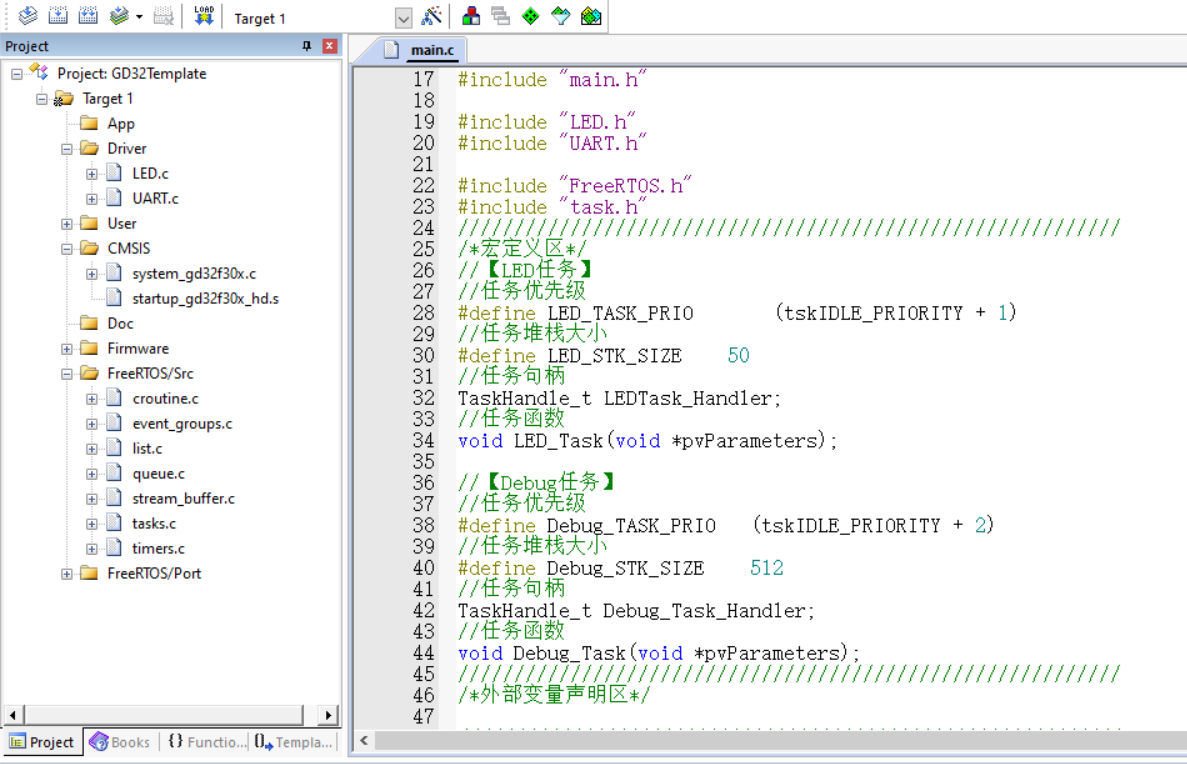

任务相关使用需要包含头文件”task.h“，然后创建两个任务，一个LED灯任务一个打印任务：

//【LED任务】
//任务优先级
#define LED_TASK_PRIO				(tskIDLE_PRIORITY + 1)
//任务堆栈大小
#define LED_STK_SIZE 		50
//任务句柄
TaskHandle_t LEDTask_Handler;
//任务函数
void LED_Task(void *pvParameters);

//【Debug任务】
//任务优先级
#define Debug_TASK_PRIO		(tskIDLE_PRIORITY + 2)
//任务堆栈大小
#define Debug_STK_SIZE 		512
//任务句柄
TaskHandle_t Debug_Task_Handler;
//任务函数
void Debug_Task(void *pvParameters);

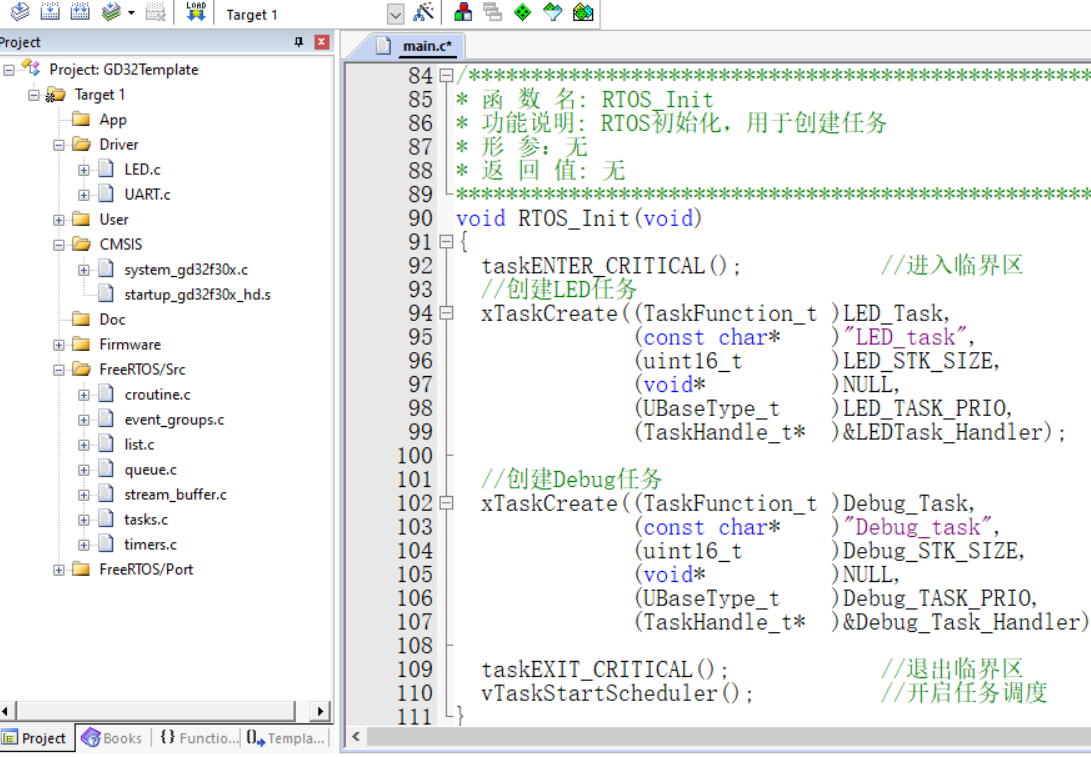

然后定义一个任务创建函数：

/**********************************************************************************************************
* 函 数 名: RTOS_Init
* 功能说明: RTOS初始化，用于创建任务
* 形 参：无
* 返 回 值: 无
**********************************************************************************************************/
void RTOS_Init(void)
{
	taskENTER_CRITICAL();           //进入临界区
	//创建LED任务
	xTaskCreate((TaskFunction_t )LED_Task,
							(const char*    )"LED_task",
							(uint16_t       )LED_STK_SIZE,
							(void*          )NULL,
							(UBaseType_t    )LED_TASK_PRIO,
							(TaskHandle_t*  )&LEDTask_Handler);

	//创建Debug任务
	xTaskCreate((TaskFunction_t )Debug_Task,
							(const char*    )"Debug_task",
							(uint16_t       )Debug_STK_SIZE,
							(void*          )NULL,
							(UBaseType_t    )Debug_TASK_PRIO,
							(TaskHandle_t*  )&Debug_Task_Handler);

	taskEXIT_CRITICAL();            //退出临界区
	vTaskStartScheduler();          //开启任务调度
}

实现两个任务函数：

/**********************************************************************************************************
* 函 数 名: LED_Task
* 功能说明: LED任务
* 形  	参: 无
* 返 回 值: 无
**********************************************************************************************************/
void LED_Task(void *pvParameters)
{
    while(1)
    {
      LED_BlinkOnOff();
      vTaskDelay(500);
    }
}
/**********************************************************************************************************
* 函 数 名: Debug_Task
* 功能说明: Debug任务
* 形  	参: 无
* 返 回 值: 无
**********************************************************************************************************/
void Debug_Task(void *pvParameters)
{
    while(1)
    {
      printf("Hello FreeRTOS\r\n");
      vTaskDelay(500);
    }
}

在主函数中完成调用：

int main(void)
{
    /* configure systick */
    systick_config();
		System_Init();
		RTOS_Init();
}

2. 编译下载

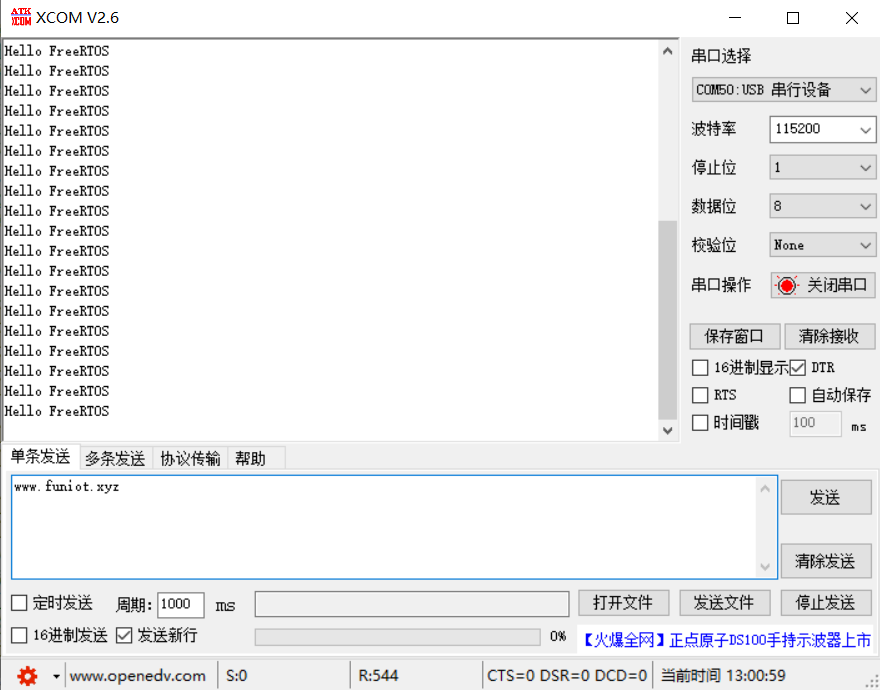

编译下载即可看到串口打印信息以及LED周期闪烁：

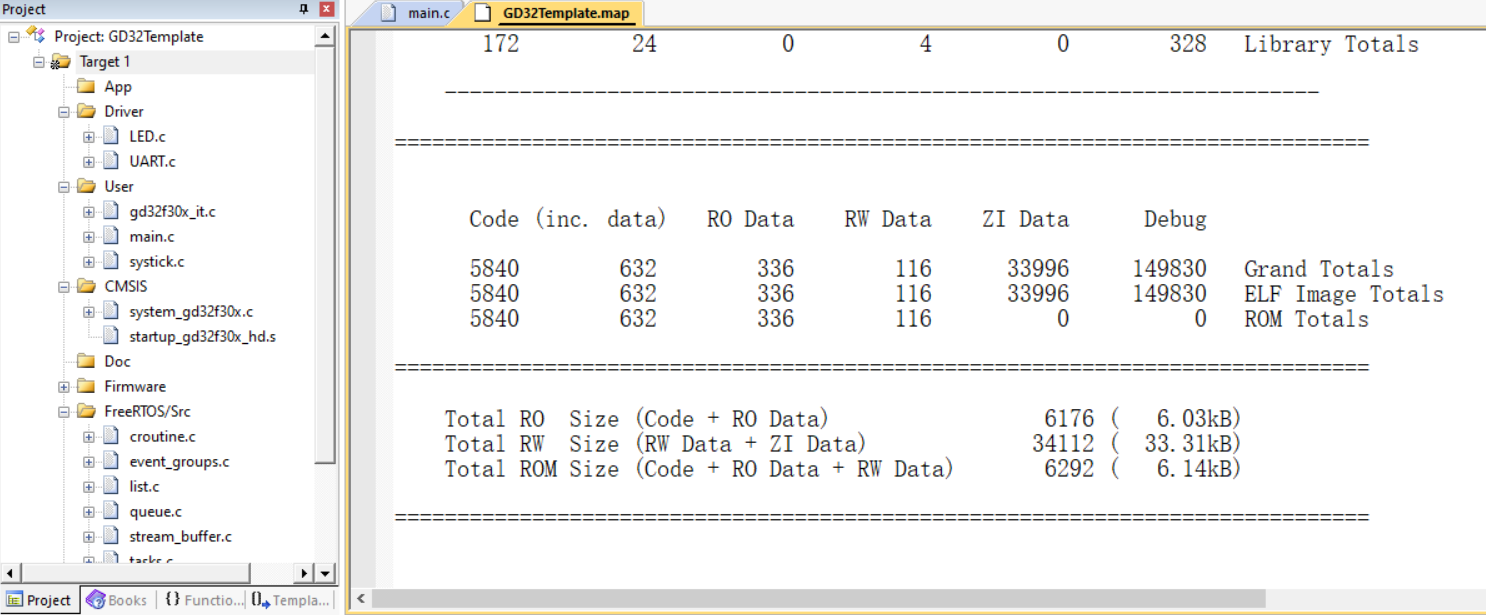

最后附一张资源占用情况：

接下来大家就可以嗨皮的学习FreeRTOS的各类组件了，如果大家需要上述工程文件，公众号私信【1023】即可获取本文使用的Demo工程文件。
