1. 简介

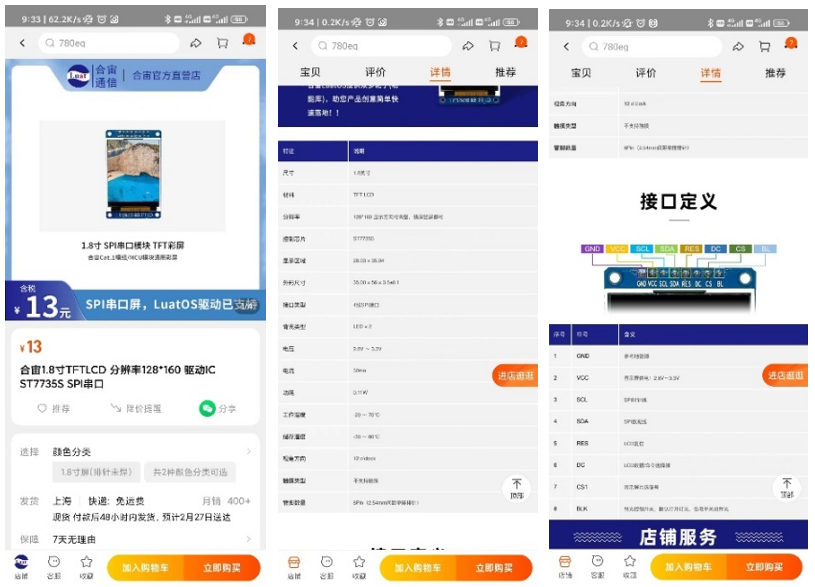

文章教程采用的是一块1.8寸的SPI通信的TFT LCD，分辨率128*160，驱动IC为ST7735S，具体见下图：

2.下载例程

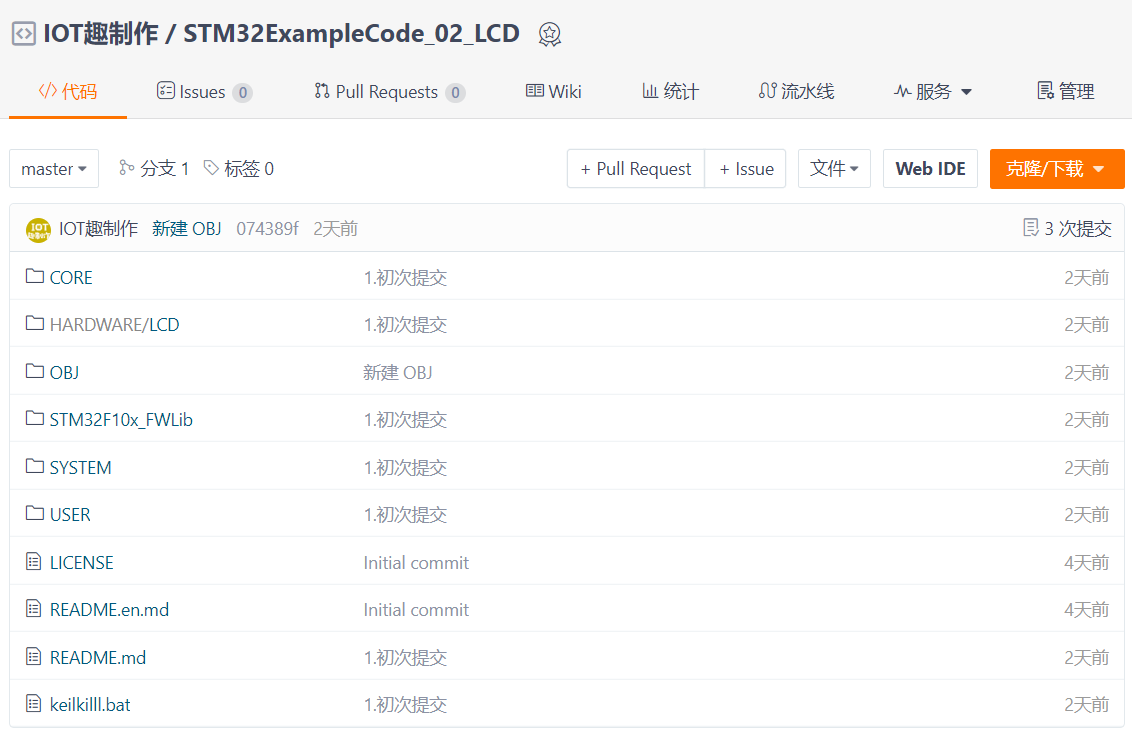

完整例程下载：Gitee下载:STM32ExampleCode_02_LCD

3. LCD驱动

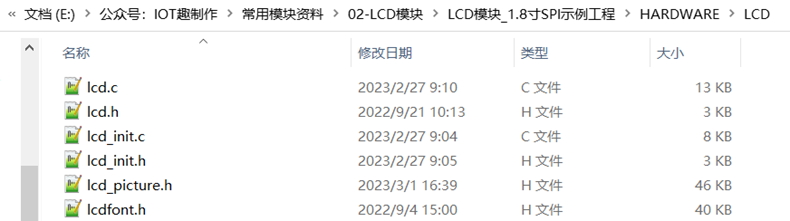

在目录“\HARDWARE”下有一个LCD驱动文件：

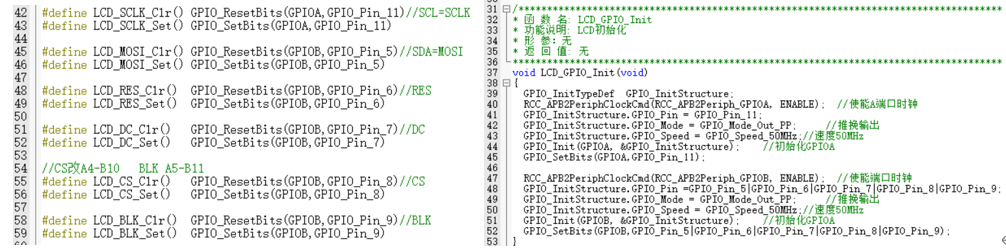

其中lcd.c、lcd.h、lcd_init.c、lcd_init.h完成的是LCD初始化基本配置与LCD的基本功能的实现，如修改引脚等。

lcd_picture文件中包含用户需要的字模和位图等

4. 图片取模软件

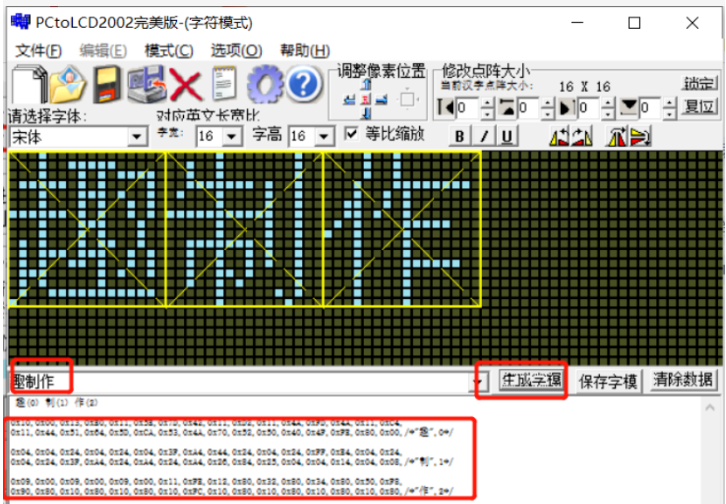

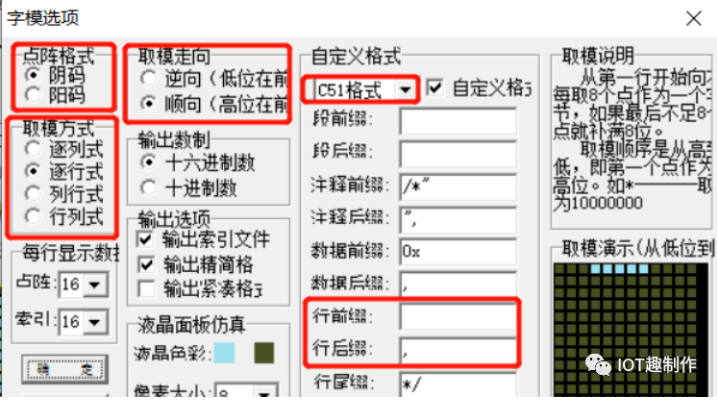

黑白的位图取模方式可以参考在“STM32ExampleCode_01_OLED"文章中的PCtoLCD2002.exe的使用方法，主要区别就是在本次的例程中，导出设置为：

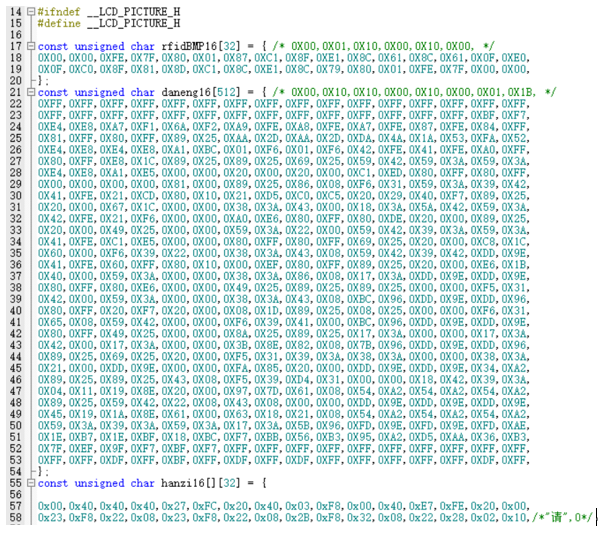

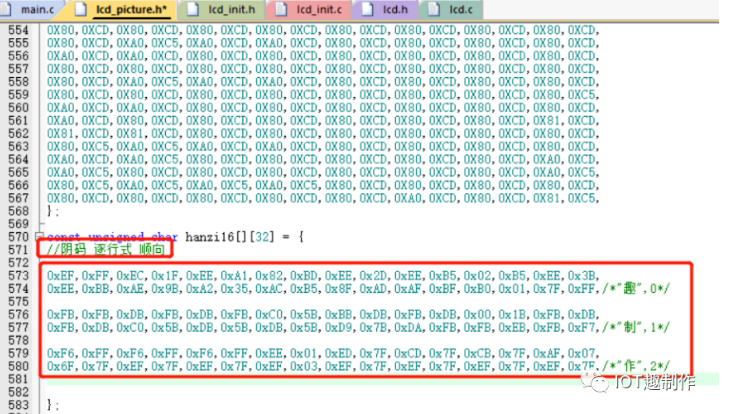

然后将生成的字模数据保存到lcd_picture.h中的汉字数组hanzi16[][32]中，如下图所示：

4. 图片取模软件Image2Lcd

由于我们使用的是LCD 彩屏，我们可以对彩色图片进行取模并显示在屏幕上，针对彩色图片的取模，使用的是Image2Lcd软件。

1）准备JPEG图片

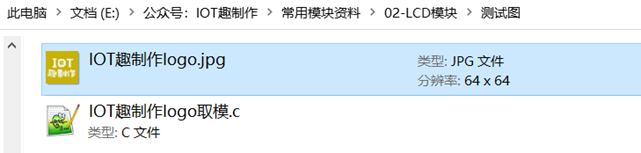

准备一个我们需要的JPG文件，例如IOT趣制作logo.jpg文件

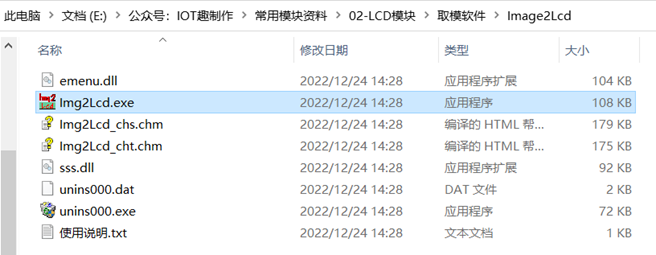

2) 下载软件

Image2Lcd点击下载（源于网络）

3) 打开软件

点击左上角“打开”，选择上面的图片。

4）调整输出设置

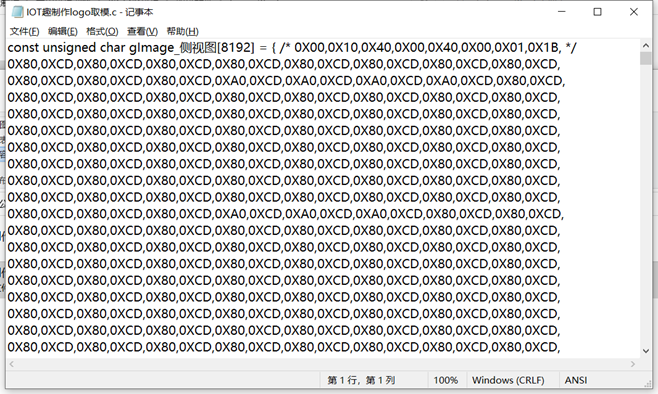

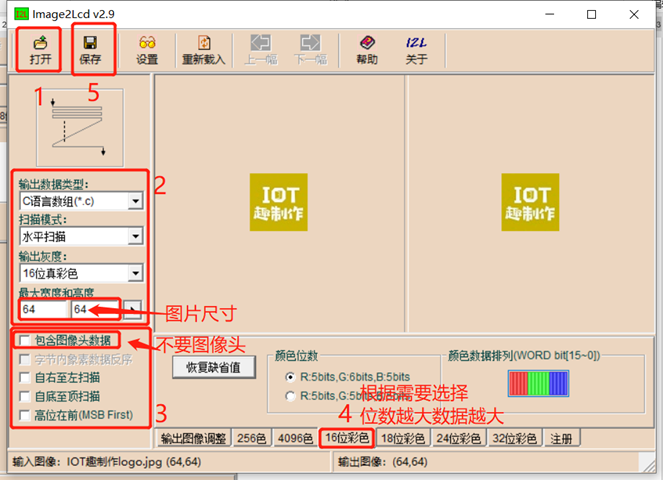

按下图调整输出设置，然后点击保存：

5）导入图形数据

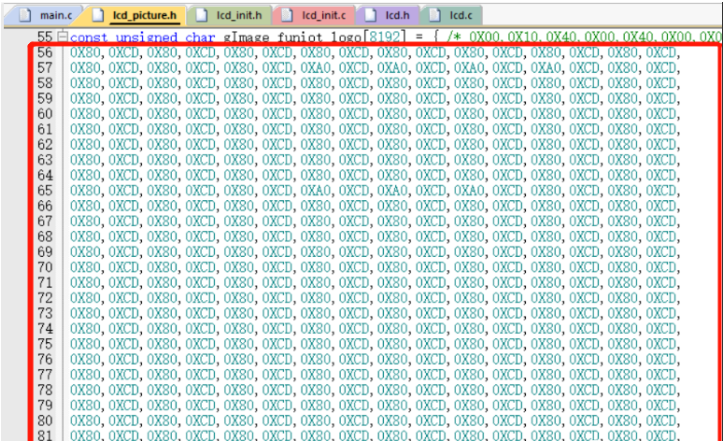

将生成的数组拷贝到lcd_picture.h中

5. 主函数添加初始化与显示

/*
*********************************************************************************************************
* 函 数 名: main
* 功能说明: 主函数
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
int main(void)
{
	delay_init();						//delay初始化
	uart_init(115200);
	printf("OK\r\n");

	LCD_Init();										//LCD初始化
	LCD_Clear_color(LGRAYBLUE);		//LCD刷新全屏，填充背景色

	LCD_Fill(0,0,128,16,LIGHTGREEN);		//LCD刷新状态栏

	//显示彩色图片
	LCD_Image(32,32, 64, 64,gImage_funiot_logo);
	//显示单色图片
	LCD_Draw_Picture(0,0, 16, 16, xinhaoBMP16,LIGHTGREEN);       			// 单色图片显示函数：状态栏"定位"logo

	//显示字符串或数字"Time:08:33"(模拟时间)
	LCD_ShowString(60,2,(const unsigned char *)"Time:08:33",BLACK,LIGHTGREEN,12,0);		//LCD状态栏显示“Time:08:33”
	LCD_ShowString(30,100,(const unsigned char *)"IOT",BLACK,LGRAYBLUE,16,0);					//LCD状态栏显示“IOT”
		//显示汉字（单色位图）
	LCD_Draw_Picture(55,100, 55+16, 100+16, hanzi16[0],LGRAYBLUE);         		// 显示文字：趣
	LCD_Draw_Picture(55+16,100, 55+16*2, 100+16, hanzi16[1],LGRAYBLUE);    		// 显示文字：制
	LCD_Draw_Picture(55+16*2,100, 55+16*3, 100+16, hanzi16[2],LGRAYBLUE);  		// 显示文字：作

	while(1)
	{
		delay_ms(400);
	}
}

6. 编译烧录运行
